VLI20 系列

浏览次数：39次

所属分类：回转支承轴承

发布日期：2026-02-05 14:28:47

咨询热线：18568992278 在线留言

产品介绍尺寸参数应用领域

　　精密转盘轴承是在普通回转支承轴承基础上发展的高精度核心部件，以 “高旋转精度、强结构刚度、低运行误差” 为核心特征，广泛适配对运动精度要求严苛的高端装备，是高端制造领域实现精准传动与稳定支撑的关键基础件。

　　相较于普通重载型回转支承，精密转盘轴承的核心优势集中在精度控制与性能稳定性上。其径向跳动、轴向窜动误差通常控制在 0.005-0.02mm 范围内，滚道采用超精密磨削工艺，表面粗糙度可达 Ra0.2μm 以下；结构设计上优化了预紧调节机制，通过精准控制滚动体与滚道的接触压力，有效消除游隙，提升轴承刚度，同时标配高精度密封与长效润滑结构，避免杂质侵入与润滑失效，保障长期运行精度。

　　在性能表现上，精密转盘轴承兼具高承载与低振动特性：采用高强度轴承钢（如 GCr15SiMn）经特殊热处理，可承受一定轴向、径向载荷及倾覆力矩，同时通过优化滚动体排布与装配工艺，将运行噪音控制在 55 分贝以下，满足精密设备对低干扰的需求。此外，其寿命设计更注重 “精度保持性”，在额定工况下，精度衰减率较普通轴承降低 30% 以上，大幅延长设备维护周期。

　　目前，精密转盘轴承已成为高端装备的 “核心关节”，主要应用于数控机床工作台、工业机器人关节、半导体晶圆搬运设备、航空航天测试平台、医疗影像设备等领域 —— 例如在五轴数控机床中，其精度直接决定工件加工的形位公差；在机器人关节中，可保障多轴联动的同步性与定位精度，是推动装备向 “高精度、高可靠性” 升级的重要支撑。

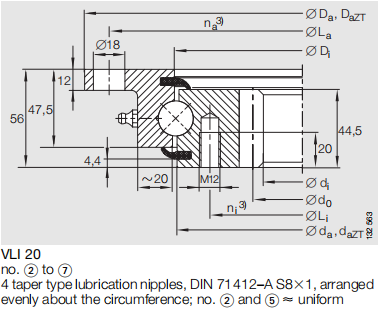

型号	重量 ≈kg	尺寸						安装孔				固定螺钉许用径向力 (摩擦锁定)⁷kN	齿轮齿			齿力		基本额定载荷
		外径 Da	外径 Daz²-T8	内径 d₁	外径D₁	内径da	内径 dazT²-IT8	孔距La	孔数na³	孔距L₁	孔数n₁³		分度圆直径d₀	模数m	齿数z	公称齿力 Fz,nom kN	最大齿力 Fz,max kN	轴向		径向
		外径 Da	外径 Daz²-T8	内径 d₁	外径D₁	内径da	内径 dazT²-IT8	孔距La	孔数na³	孔距L₁	孔数n₁³		分度圆直径d₀	模数m	齿数z	公称齿力 Fz,nom kN	最大齿力 Fz,max kN	动载荷 Ca kN	静载荷 Coa kN	动载荷 Cr kN	静载荷 Cor kN
VLI200414N	27,5	518-0,5	516	325	415,50,+5	412,5-0,5	411	490	8	375	12	49,6	335	5	67	17，7	26,2	169	295	111	110
VLI200544N	38	648-0,5	646	444	545,50,+5	542,5-0,5	541	620	10	505	16	66,1	456	6	76	23,7	35	188	385	123	145
VLI200664N	45	748-0,6	746	546	645,50,+6	642,5-0,6	641	720	12	605	18	74,3	558	6	93	23,7	35	200	455	131	171
VLI200744N	51,5	848-0,6	846	648	745,50,+6	742,5-0,6	741	820	12	705	20	82,6	660	6	110	23,7	35	211	530	138	198
VLI200844N	61,5	948-0,6	946	736	845,50,+6	842,5-0,6	841	920	14	805	20	82,6	752	8	94	31,4	46,7	222	600	145	224
VLI200944N	71,5	1048-0,7	1046	840	945,50,+7	942,5-0,7	941	1020	16	905	22	90,9	856	8	107	31,4	46,7	231	670	151	250
VLI201094N	81,5	1198-0,7	1196	984	1095,50,+7	1092,5-0,7	1091	1170	16	1055	24	99,1	1000	8	125	31,4	46,7	244	770	160	290

VLI20 系列
