XRT系列交叉圆锥滚子轴承的介绍

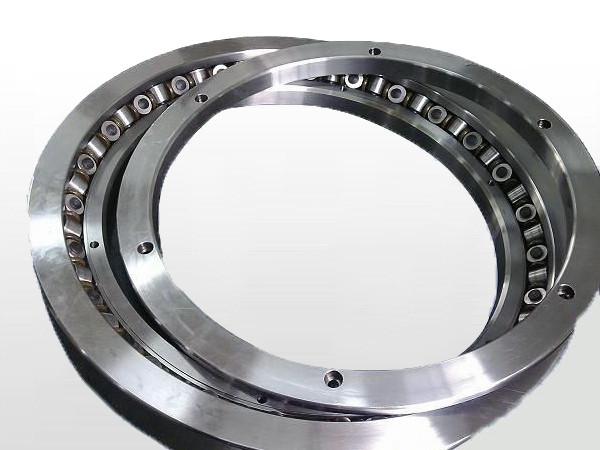

交叉滚子轴承是一种内圈分割、外圈旋转 的特殊型号轴承。因被分割的内环或外环，在装入滚柱和间隔保持器后，与交叉滚柱轴环固定在一起，以防止互相分离，故安装交叉滚柱轴环时操作简单。由于滚柱为交叉排列，因此只用1套交叉滚柱轴环就可承受各个方向的负荷，与传统型号相比，刚性提高3~4倍。同时，因交叉滚子轴承内圈或外圈是两分割的构造，轴承间隙可调整，即使被施加预载，也能获得高精度地旋转运动。而且，由于其特殊的结构，在工业机器人中通常用作关节轴承。
它们的滚子在内轮与外轮间，间隔交叉地彼此成直角方式排列。它们能同时承受来自各方向荷重 ( 如轴向、推力或动量荷重等 ) 。因滚子与轨道表面成线状接触，因此，轴承受荷重而弹性变形之可能性很小。此型轴承广泛运用在如工业自动机械人、工作机械及医疗设施等，需要刚性高、紧密及高转速下仍能确保精确之场合下。
在交叉滚子轴承中，因圆柱滚子在上通过间隔保持器被相互垂直地排列，所以 1 个交叉滚子轴承就可承受径向负荷、轴向负荷及力矩负荷等所有方向的负荷。内外圈的尺寸被小限度地小型化，特别极薄型式是接近于极限的小型尺寸，并且具有高刚性，所以适合于工业用机器人的关节部或旋转部、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗机器、计量器、 IC 制造装置等的用途。

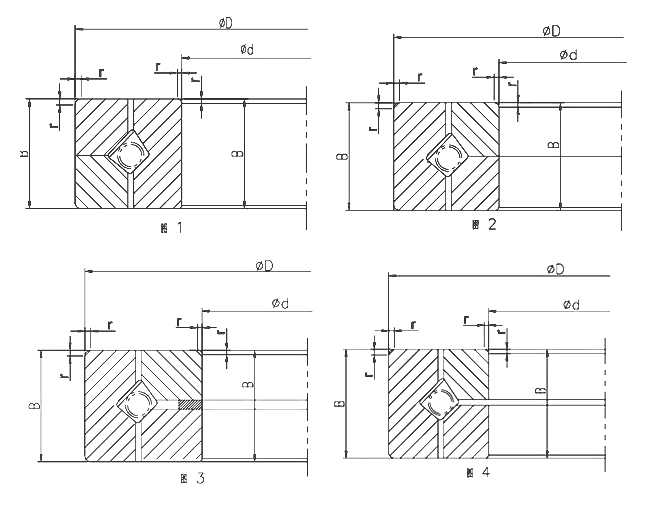

交叉圆锥滚子轴承的型号参数表
|
型号
Type
|
图号
Figure
|
重量
Weight
|
外型尺寸
Boundary Dimension
|
额定载荷
Rated loading
|
极限转速
Limiting
Speed
|
|
径向Radial
|
轴向Thrust
|
|
动
Static
|
静
Dynamic
|
动
Static
|
静
Dynamic
|
|
KG
|
d
|
D
|
B
|
r
|
Cr(KN)
|
Co(KN)
|
Cr(KN)
|
Co(KN)
|
RPM
|
|
XRT060-NT
|
4
|
4.9
|
150
|
230
|
30
|
1
|
95.2
|
156
|
111
|
279
|
1100
|
|
XRTO63-NT
|
4
|
5.15
|
160
|
240
|
30
|
1.1
|
96.8
|
162
|
118
|
300
|
1000
|
|
XRT079-NT
|
4
|
6.7
|
200
|
280
|
30
|
1.5
|
102
|
175
|
120
|
320
|
9000
|
|
XRT08O NT
|
4
|
5.59
|
203.2
|
279.4
|
31.75
|
1.5
|
110
|
188
|
134
|
348
|
850
|
|
XRT080-W
|
1
|
5.59
|
203.2
|
279.4
|
31.75
|
1.5
|
110
|
188
|
134
|
348
|
850
|
|
XRT094-NT
|
4
|
5.4
|
240
|
300
|
30
|
1
|
88
|
184
|
114
|
361
|
750
|
|
XRT098-NT
|
4
|
4.5
|
250
|
310
|
25
|
1
|
88
|
188
|
114
|
361
|
700
|
|
XRT099-NT
|
4
|
13
|
250
|
350
|
40
|
1.3
|
187
|
355
|
228
|
657
|
670
|
|
XRT11O-NTL
|
4
|
12.5
|
300
|
400
|
36.492
|
1.5
|
183
|
355
|
223
|
657
|
560
|
|
XRT110-NT
|
3
|
12.5
|
300
|
400
|
37
|
1.5
|
183
|
355
|
223
|
657
|
560
|
|
XRT110-NF
|
4
|
38
|
300
|
480
|
60
|
1.5
|
258
|
495
|
35
|
920
|
600
|
|
XRT120-NT
|
4
|
19.5
|
310
|
425
|
45
|
2.5
|
216
|
427
|
281
|
837
|
640
|
|
XRTI30-NT
|
4
|
32
|
330.2
|
457.2
|
63.5
|
3.3
|
264
|
515
|
312
|
954
|
620
|
|
XRT138-NT
|
4
|
27
|
350
|
470
|
50
|
3.3
|
308
|
635
|
376
|
1180
|
560
|
|
XRT140-NT
|
4
|
30
|
370
|
495
|
50
|
3.3
|
93.6
|
-
|
119
|
-
|
600
|
|
XRT157-NT
|
4
|
15
|
400
|
480
|
40
|
1.1
|
216
|
497
|
281
|
957
|
430
|
|
XRT158-NT
|
4
|
46.5
|
400
|
550
|
60
|
2.5
|
429
|
920
|
523
|
1700
|
400
|
|
XRT170-W
|
1
|
27.5
|
432.003
|
571.5
|
38.1
|
3.3
|
435
|
910
|
530
|
1600
|
400
|
|
XRT180-NT
|
4
|
51
|
457.2
|
609.6
|
63.5
|
3.3
|
396
|
856
|
514
|
1680
|
420
|
|
XRT160-NT
|
4
|
62
|
424.95
|
614.924
|
65
|
3.3
|
470
|
960
|
600
|
1720
|
380
|
|
XRT220-NT
|
4
|
100
|
580
|
760
|
80
|
3.3
|
627
|
1380
|
765
|
2560
|
300
|
|
XRT220-W
|
1
|
100
|
580
|
760
|
80
|
6.4
|
627
|
1380
|
765
|
2560
|
300
|
|
XRT230-NF
|
4
|
148
|
600
|
830
|
80
|
6.4
|
680
|
1460
|
820
|
2870
|
300
|
|
XRT270-N
|
2
|
150
|
685.8
|
914.4
|
79.375
|
6.4
|
693
|
1660
|
900
|
3250
|
260
|
|
XRT270-NT
|
4
|
150
|
685.5
|
914.4
|
79.375
|
3.3
|
693
|
1660
|
900
|
3250
|
260
|
|
XRT270-W
|
1
|
150
|
685.8
|
914.4
|
79.375
|
3.3
|
693
|
1660
|
900
|
3250
|
260
|
|
XRT350-W
|
1
|
185
|
901.7
|
1117.6
|
82.555
|
3.3
|
781
|
2060
|
1060
|
4290
|
200
|
|
XRT350-NT
|
4
|
185
|
901.7
|
1117.6
|
82.555
|
3.3
|
781
|
2060
|
1060
|
4290
|
200
|
|
XRT370-N
|
2
|
158
|
939.8
|
1117.6
|
82.55
|
3.3
|
920
|
2580
|
1200
|
5000
|
200
|
|
XRT374-NT
|
4
|
215
|
950
|
1170
|
85
|
3
|
968
|
2690
|
1310
|
5600
|
215
|
|
XRT400-NT
|
4
|
430
|
1028.7
|
1327.15
|
114.3
|
3.3
|
1230
|
3310
|
1600
|
6490
|
430
|
|
XRT400-WL
|
1
|
358
|
1028.7
|
1327.15
|
95.25
|
3.3
|
1060
|
3100
|
1420
|
6020
|
450
|
|
XRT400-NF
|
3
|
430
|
1028.7
|
1327.15
|
114.3
|
3.3
|
1230
|
3310
|
1600
|
6490
|
430
|
|
XRT500-NT
|
4
|
350
|
1270
|
1524
|
95.25
|
3.3
|
1300
|
3830
|
1760
|
2980
|
95
|
|
XRT610-NT
|
4
|
500
|
1549.4
|
1828.8
|
101.6
|
3.3
|
1400
|
4510
|
1890
|
9400
|
80
|
|
XRT740-NT
|
4
|
675
|
1879.6
|
2197.1
|
101.6
|
5.4
|
1510
|
5240
|
2040
|
10900
|
43
|
|
XRT1040-NT
|
4
|
1130
|
2463.8
|
2819.4
|
114.3
|
5.4
|
2330
|
8740
|
3150
|
18200
|
19
|
