72C/72AC角接触轴承

浏览次数：5726次

所属分类：精密角接触球轴承

发布日期：2025-12-10 10:55:18

咨询热线：18568992278 在线留言

产品介绍尺寸参数应用领域

7200C系列接触角α=15°

7200AC系列接触角α=25°

72C/72AC 角接触球轴承

　　1.结构特点: 72C/72AC角接触轴承以ISO为标准的LYNTB精密轴承基础系列;

　　2.接触角: 72C/72AC角接触轴承分15º和25º，成对使用可承受轴向负荷和径向负荷或合成负荷。

　　3.保持架：外圈引导的酚醛树脂夹布胶木保持架和滚动体引导的尼龙保持架可根据不同用途来选用。

　　中高速工况选用胶木保持架;500000≤DmN≤1000000时

　　中低速工况可选用尼龙保持架或胶木保持架。

　　4.速度因子:72C/72AC角接触球轴承以外圈引导酚醛树脂夹布胶木保持架为标准;

　　油脂润滑 DmN≤1000000 即极限转速N≤1000000/Dm Dm—轴承中径油(少量)润滑 DmN≤1500000

　　5.适用范围: 72C/72AC角接触轴承适用范围很广;主要用于中高转速的需要精密轴向定位和径向定位，高精度旋转等工况。例如：数控车床主轴，各类磨床工件轴，磨床砂轮主轴，光伏切片机，真空泵，风机，精密传动机械等。

72C/72AC角接触球轴承

　角接触轴承的选型

　　角接触轴承的选型应考虑工作条件和空间。工作条件主要包括使用环境，精度，速度，力的方向和大小等。
　　非金属保持架通常用于高速和小负载；金属保持架用于低速和重型环境；金属保持架用于高温环境；工程塑料保持架通常用于中温环境。通常，尼龙笼的使用温度不能超过120度。
　　对于速度高，耐磨性，低温上升，长寿命和高可用性环境，可以使用混合陶瓷球轴承，并且球由氮化硅陶瓷制成。
　　例如，如果轴的精度很高，则机床的主轴通常选择P4或P2轴承；中精度一般选择P5或P4；一般精度可以选择更经济的P0或P6。
　　如果需要高速，则应选择接触角为15°且转速较高的轻系列轴承。如果需要更大的轴向载荷，则可以使用2或3系列角接触球轴承，接触角为40°；如果需要同时考虑两个角接触球轴承，则可以选择25°的接触角作为速度和轴向载荷。

72C/72AC角接触轴承型号参数表

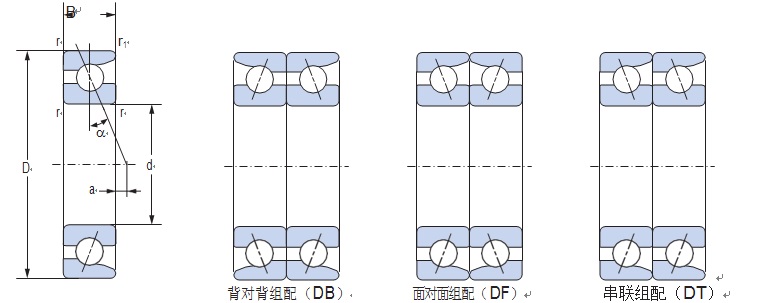

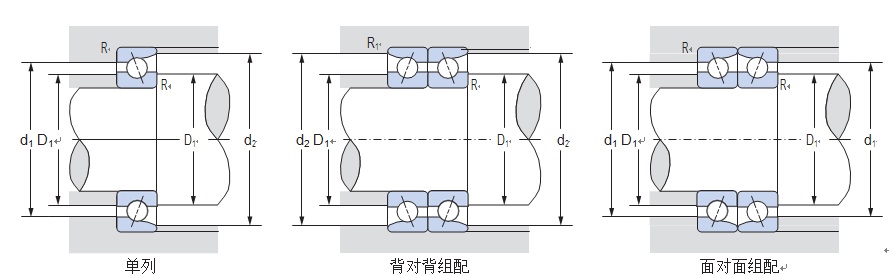

轴承型号	主要尺寸					作用点	基本额定动载荷	基本额定静载荷	极限转速		安装相关尺寸					重量	轴承型号
	(mm)					a	Cr	Cor	(min^-1)		(mm)					(kg)
	d	D	B	r	r1	(mm)	(kN)	(kN)	(min^-1)		(mm)					（参考）
				（最小）	（最小）				脂润滑	油润滑	D1	d1	d2	R	R1
				（最小）	（最小）				脂润滑	油润滑	（最小）	（最大）	（最大）	（最大）	（最大）
7200C	10	30	9	0.6	0.3	-2.2	6.95	3.3	58500	80000	15	25	27.4	0.6	0.3	0.034	7200C
7200AC	10	30	9	0.6	0.3	0.2	6.75	3.2	51000	68000	15	25	27.4	0.6	0.3	0.034	7200AC
7201C	12	32	10	0.6	0.3	-2.5	7.95	3.9	53000	72500	17	27	29.4	0.6	0.3	0.04	7201C
7201AC	12	32	10	0.6	0.3	0.2	7.65	3.75	46000	62000	17	27	29.4	0.6	0.3	0.04	7201AC
7202C	15	35	11	0.6	0.3	-2.6	8.7	4.55	46500	64000	20	30	32.4	0.6	0.3	0.048	7202C
7202AC	15	35	11	0.6	0.3	0.4	8.35	4.4	40500	54500	20	30	32.4	0.6	0.3	0.048	7202AC
7203C	17	40	12	0.6	0.3	-2.7	10.9	5.9	41000	56000	22	35	37.4	0.6	0.3	0.07	7203C
7203AC	17	40	12	0.6	0.3	0.8	10.5	5.65	35500	47500	22	35	37.4	0.6	0.3	0.07	7203AC
7204C	20	47	14	1	0.6	-3.1	14.7	8.15	34500	47500	26	41	43.4	1	0.6	0.11	7204C
7204AC	20	47	14	1	0.6	0.9	14	7.8	30500	40500	26	41	43.4	1	0.6	0.11	7204AC
7205C	25	52	15	1	0.6	-3.1	16.7	10.3	30000	41500	31	46	48.4	1	0.6	0.135	7205C
7205AC	25	52	15	1	0.6	1.6	15.9	9.8	26400	35500	31	46	48.4	1	0.6	0.135	7205AC
7206C	30	62	16	1	0.6	-2.7	23.2	14.9	25200	34500	36	56	58.4	1	0.6	0.21	7206C
7206AC	30	62	16	1	0.6	2.8	22	14.1	22000	29600	36	56	58.4	1	0.6	0.21	7206AC
7207C	35	72	17	1.1	0.6	-2.3	30.5	20.1	21800	29900	42	65	67	1	0.6	0.295	7207C
7207AC	35	72	17	1.1	0.6	4	29.1	19.1	19000	25400	42	65	67	1	0.6	0.295	7207AC
7208C	40	80	18	1.1	0.6	-2.1	36.5	25.4	19500	26700	47	73	75	1	0.6	0.38	7208C
7208AC	40	80	18	1.1	0.6	5	34.5	24.1	16900	22700	47	73	75	1	0.6	0.38	7208AC
7209C	45	85	19	1.1	0.6	-2	41	29	18000	24600	52	78	80	1	0.6	0.43	7209C
7209AC	45	85	19	1.1	0.6	5.7	39	27.5	15600	20900	52	78	80	1	0.6	0.43	7209AC
7210C	50	90	20	1.1	0.6	-1.9	43	32	16700	22900	57	83	85	1	0.6	0.485	7210C
7210AC	50	90	20	1.1	0.6	6.3	41	30.5	14500	19400	57	83	85	1	0.6	0.485	7210AC
7211C	55	100	21	1.5	1	-1.6	53	40	15000	20600	64	91	94.6	1.5	1	0.635	7211C
7211AC	55	100	21	1.5	1	7.6	50.5	38	13100	17500	64	91	94.6	1.5	1	0.635	7211AC
7212C	60	110	22	1.5	1	-1.2	64.5	49.5	13700	18800	69	101	104.6	1.5	1	0.82	7212C
7212AC	60	110	22	1.5	1	8.8	58	43.5	12000	16000	69	101	104.6	1.5	1	0.82	7212AC
7213C	65	120	23	1.5	1	-0.8	73.5	59	12600	17300	74	111	114.6	1.5	1	1.02	7213C
7213AC	65	120	23	1.5	1	10.1	66.5	52	11000	14700	74	111	114.6	1.5	1	1.02	7213AC
7214C	70	125	24	1.5	1	-0.7	80	65	12000	16400	79	116	119.6	1.5	0.8	1.12	7214C
7214AC	70	125	24	1.5	1	10.7	72.5	57.5	10400	13900	79	116	119.6	1.5	0.8	1.12	7214AC
7215C	75	130	25	1.5	1	-0.7	83.5	70	11400	15600	84	121	124.6	1.5	1	1.23	7215C
7215AC	75	130	25	1.5	1	11.4	75.5	62.5	9900	13300	84	121	124.6	1.5	1	1.23	7215AC
7216C	80	140	26	2	1	-0.3	93.5	78	10600	14500	90	130	134	2	1	1.5	7216C
7216AC	80	140	26	2	1	12.7	88.5	74	9200	12400	90	130	134	2	1	1.5	7216AC
7217C	85	150	28	2	1	-0.4	100	85	9900	13600	95	140	144	2	1	1.87	7217C
7217AC	85	150	28	2	1	13.4	95	81	8600	11600	95	140	144	2	1	1.87	7217AC
7218C	90	160	30	2	1	-0.6	124	105	9300	12800	100	150	154	2	1	2.3	7218C
7218AC	90	160	30	2	1	14.2	112	93	8100	10900	100	150	154	2	1	2.3	7218AC
7219C	95	170	32	2.1	1.1	-0.7	133	115	8800	12100	107	158	163	2	1	2.78	7219C
7219AC	95	170	32	2.1	1.1	14.9	126	107	7700	10300	107	158	163	2	1	2.78	7219AC
7220C	100	180	34	2.1	1.1	-0.8	150	128	8300	11400	112	168	173	2	1	3.32	7220C
7220AC	100	180	34	2.1	1.1	15.7	142	121	7200	9700	112	168	173	2	1	3.32	7220AC
