RB标准型交叉滚子轴承介绍

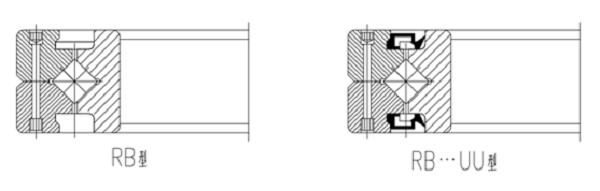

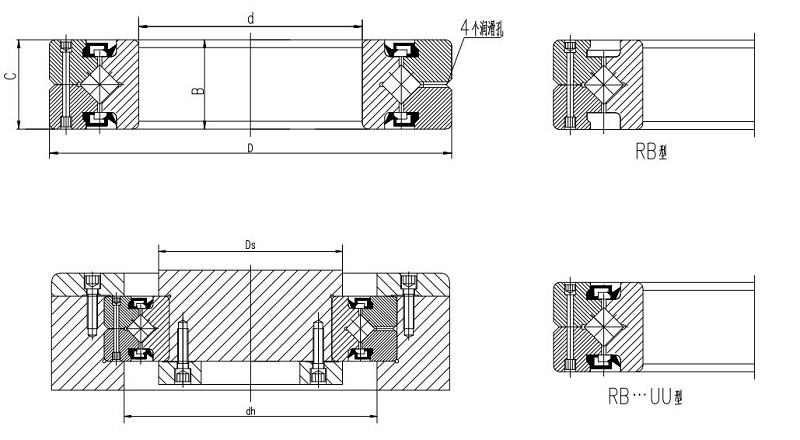

RB交叉滚子轴承结构图

普瑞斯精密交叉圆柱滚子轴承内部结构采用滚子呈90°相互垂直交叉排列,结构紧凑,可同时承受径向载荷、双向推力载荷以及倾覆力矩。同时具有高刚性,所以适用于工业用机器人的关节部位或旋转部位、机械加工中心的旋转工作台、机械手旋转部位、精密旋转工作台、医疗机器、计量器、IC制造装置等设备。

普瑞斯精密标准型交叉滚子轴承有带保持架、带间隔保持器和满装滚子三种结构形式,其中带保持架、带间隔保持器的适用于摩擦力矩小转速高的工况,满装滚子的适用于低速重载的工况。

RB标准型交叉滚子轴承系列为交叉圆柱滚子轴承的基本类型.内、外形尺寸被小型化,其结构是外圈可分离,内圏一体设计,适用于要求内圈旋转精度高的部位.RB系列有RB(开式)和RB...UU(双端面密封)

    交叉滚子轴承的主要型号分类

  RB型(外环分割、内环旋转)
  RB标准型交叉滚子轴承模型是交叉圆柱滚子轴承的基本类型。内圈和外圈的尺寸小。其结构是将外环分开,而内圈是一体式设计,适用于需要高内环旋转精度的零件部位。
  RE型(内环分割、外环旋转)
  该系列是从RB型的设计概念衍生而来的新型,其主要尺寸与RB型相同。其结构是:内环为分割式,外环为一体式设计,适用于要求外环旋转精度高的零件部位。
  RU型(内、外环一体)
  由于该系列已进行了装置孔的加工,因此无需固定法兰和支撑座。另外,由于是一体的内外环结构(带座),该装置几乎对性能没有影响,因此可以获得稳定的旋转精度和扭矩。
  可用于外环和内环旋转。
  CRB型(外环分割、内环旋转)
  其结构是:外环为分割式,内环为一体式设计,无保持架满装滚子轴承。适用于需要高内环旋转精度的零件部位。
  CRBC型(外环分割、内环旋转)
  其结构是:外环为分割式,内环为一体式设计,带保持架的满滚子轴承。适用于需要高内环旋转精度的零件部位。
  CRBH型(内外环一体)
  该系列的内外环具有整体结构,用于外环和内环的旋转。
  RA型(外环分割、内环旋转)
  该系列型号是紧凑型,是将RB型内环和外环的厚度减小。
  适用于要求重量轻且设计紧凑的零件部位,例如机器人和机械手的旋转零件部位。

     RB标准型交叉滚子轴承安装

  1、安装前先要检查清洗轴承箱或其他设备零件以清除污垢,并确认是否已去除每个零件的毛刺。
  2、然后往RB标准型交叉滚子轴承座或轴里插入。由于RB标准型交叉滚子轴承是薄壁轴承,因此插入时容易倾斜。请使用塑料锤找到水平,同时在圆周方向上均匀敲击它,一点一点地插入,直到声音确认它完全靠近接触面时为止。
  3、正面法兰压紧装置
  a将前按压法兰放置到位后,在圆周方向上前后摇晃几次,以调节设备螺栓的位置。
  b设备压缩螺栓。用手拧紧螺栓时,请确认没有由于螺栓孔的偏移引起的难拧入螺栓。
  C从暂时拧紧到正式拧紧,可以将压缩螺栓的拧紧分为34个阶段,以对角线顺序反复拧紧。拧紧两个分开的内环或外环的压紧螺栓时,通常在拧紧过程中稍微转动整体的外部圈或内圈,以校正两个分开的部分。
