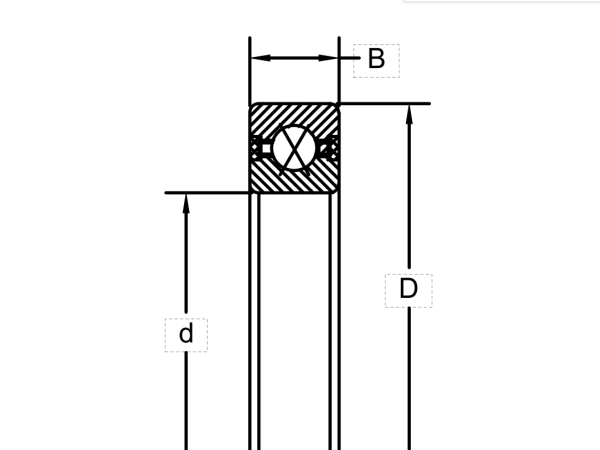

产品介绍 尺寸参数 应用领域

    密封公制四点接触球薄壁轴承介绍

      1.产品介绍

      密封公制四点接触球轴承及其薄的截面可以双向承受径向载荷和轴向载荷。密封片根据使用环境,可做成单边密封轴承,密封的材料为丁晴橡胶。

  2.密封公制四点接触球薄壁轴承特点

  (1)外径和内径小,滚动体直径小,数量大。与具有相同内径的标准轴承相比,其重量约为标准轴承的5%,而横截面积约为标准轴承的20%。
  (2)固定截面轴承:薄壁四点接触球轴承系列,轴承的横截面尺寸相同,并且不会随着内外径的变化而变化。
  (3)可以承受径向载荷,双向推力载荷和倾覆力矩,等效于背靠背安装的两组角接触球轴承,但其宽度仅相当于一组角接触球轴承的宽度。

  3.影响密封公制四点接触球薄壁轴承的因素

  ①关键结构参数设计
  根据机器人中使用的薄壁密封四点接触球轴承以及对长寿命,高刚度和低摩擦的要求,不仅在设计中必须考虑大的动态载荷,而且相对较大薄壁轴承的横截面。对于小零件,应仔细选择每个结构参数的较佳值,以改善轴承零件的接触应力分布,达到有利于润滑油膜形成的好的接触状态,并延长轴承的使用寿命。
  ②套圈通道的位置
  由于薄壁四点接触球轴承的内圈和外圈采用一体式结构,并且截面积仅为内径相同的标准轴承的20%,因此径向壁厚的值笼子是有限的。在宽度的中心,轴承形成对称结构,将影响保持架底部的强度,并限制密封圈的安装位置。因此,为了确保轴承保持架具有足够的强度并且密封环具有足够的安装空间,凹槽的位置被设计为相对于两侧的端面不对称。
  ③确定挡边高度
  工业机器人四点接触球轴承在工作状态下,除了承受一定的径向载荷外,还承受一定的轴向载荷。承受轴向载荷时,钢球与滚道之间会形成接触椭圆。如果轴向载荷太大,则可能导致钢球接触内圈和外圈挡边边缘或挡边与滚道之间的接触椭圆被截断,导致应力集中,导致轴承套和轴承座疲劳磨损。早期失败。因此,在设计挡边高时,有必要利用赫兹接触应力理论根据轴承的轴向载荷来计算轴承套圈的高度,从而计算出环形挡边的直径。在实际设计中,考虑到四点接触球轴承的截面积小和环形壁较薄,在满足要求的前提下,挡边高系数应小于深沟球轴承的挡边高系数。
  ④密封结构设计
  工业机器人正朝着小型化,轻量化和高精度发展。因此,工业机器人轴承的润滑应该采用具有密封结构的润滑方法进行脂润滑。轴承的密封性能是测量密封轴承的重要指标之一。密封轴承的早期损坏通常是由于轴承密封性差以及当污染物进入轴承时润滑脂逐渐失效引起的。因此,在设计密封轴承时,密封配对必须是安全可靠的,并且必须考虑轴承的特定工作要求和轴承的特定结构。
  ⑤针对工业机器人轴承薄壁的特点
  外圈密封槽和密封环唇通过轴向定位和侧向压缩配合。该方法可以避免外圈密封唇被过度压缩并导致外圈变形过多。圆的椭圆度很差,具有装配压力低,装配容易的特点。通常,有两种方法可以使轴承的内圈与密封唇相配合:内圈密封唇与内圈肋接触的接触密封和内圈密封唇与内圈肋接触的非接触密封。与非接触式密封相比,接触式密封具有更好的防尘和防脂效果,但摩擦扭矩更大,温升更高。考虑到较大的摩擦转矩会对机器人主机产生不利影响,因此设计中通常使用非接触式密封。结构体。另外,由于轴承圈的壁很薄,加工密封槽时轴承的内外圈很容易变形,内圈肋采用无槽结构,但密封间隙必须严格控制。
