超薄壁球轴承

浏览次数：8838次

所属分类：薄壁轴承

发布日期：2026-04-16 11:35:11

咨询热线：18568992278 在线留言

产品介绍尺寸参数应用领域

　 超薄壁球轴承介绍

　　随着技术进步的不断发展，各种新技术产品也进入了每个人的日常生活和工作。在精密机械设备领域，其发展趋势达到了一个新的水平。薄壁轴承的影响和薄壁轴承的出现也使这一领域达到了发展趋势的顶峰。薄壁轴承的出现推动了精密机械设备的发展趋势。值得一提的是，该领域的经济发展权也已经产生。不寻常的好处。
　　超薄壁球轴承实现了薄型的轴承断面，也实现了产品的小型化、轻量化。产品的多样性扩展了其用途范围。
　　超薄壁球轴承具有质量轻，结构紧凑，惯性矩小等优点，广泛用于工业机器人、航空飞行器、航天卫星、医疗等高端产品领域，且市场规模逐渐增大。但薄壁轴承的截面积较小，使其径向壁厚很小，刚性差，极易产生较大的径向变形，因此，套圈在车削加工、热处理、磨削加工等诸多工序中，为了防止套圈圆度、平面度超差，出现椭圆、棱圆以及端面翘曲变形等缺陷，需要采用特殊的手段对轴承套圈进行保护性加工。
　　薄壁轴承覆盖的行业也很普遍。薄壁轴承制造商对产品的科学研究及其技术上不断的产品开发使这一领域受益。薄壁轴承的使用价值是传统轴承无法比拟的。
　　就成本特性而言，薄壁轴承不仅适用于低成本电气设备和家具的小零件，而且在航空航天工业中也很常见。产品的品牌形象可以说是无处不在。相反，以前的传统轴承几乎不能保证这一点。
　　它属于超薄壁型，既轻又薄，使其广泛用于工业机器人以及其他自动化和省力的设备。此类产品根据横截面尺寸分为系列。无论内径如何，同一系列的横截面尺寸均相同。

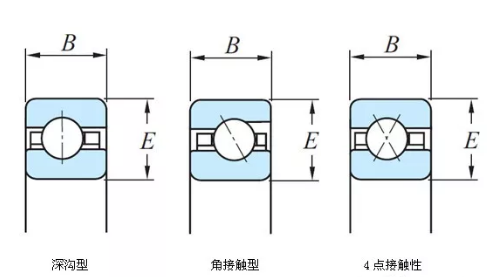

超薄壁球轴承结构分类图

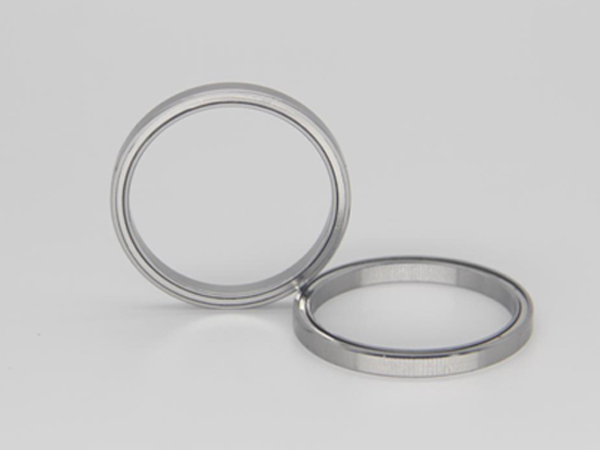

超薄壁球轴承

超薄壁球轴承介绍

超薄壁球轴承结构分类图

超薄壁球轴承型号参数

轴承代号	外形尺寸（mm）			基本额定载荷（N）
轴承代号	内径	外经	宽度	Cr	Cor
NB700	10	15	3	960	515
6800	10	19	5	1720	840
6900	10	22	6	1270	1270
NB701	12	18	4	655	655
6801	12	21	5	1040	1040
6901	12	24	6	1460	1460
NB702	15	21	4	800	800
6802	15	24	5	1260	1260
6902	15	28	7	2260	2260
NB703	17	23	4	895	895
6803	17	26	5	1570	1570
6903	17	30	7	2550	2550
NB704	20	27	4	1340	1340
6804	20	32	7	2470	2470
6904	20	37	9	3700	3700
NB705	25	32	4	1650	1650
6805	25	37	7	3150	3150
6905	25	42	9	7050	4550
NB706	30	37	4	2050	1950
6806	30	42	7	4700	3650
6906	30	47	9	7250	5000
NB707	35	44	5	2810	2760
6807	35	47	7	4900	4100
6907	35	55	10	10600	7250
NB708	40	50	6	3650	3600
6808	40	52	7	4900	4350
6908	40	62	12	13700	10000
NB709	45	55	6	3800	4050
6809	45	58	7	5350	5250
6909	45	68	12	14100	10900
NB710	50	62	6	5550	5750
6810	50	65	7	6400	6200
6910	50	72	12	14500	11700

密封公制四点接触球薄壁轴承参数表

8mm系列
型号	尺寸（mm）			径向载荷（N）		轴向载荷（N）		重量	对应型号
型号	内径	外径	宽度	静载荷	动载荷	静载荷	动载荷	Kg	Kaydon
PJ02508X	25	41	8	334	331	758	469	0.06	J02508X
PJ05008X	50	66	8	555	460	1389	666	0.08	J05008X
PJ06008X	60	76	8	656	506	1641	745	0.09	J06008X
PJ07008X	70	86	8	757	549	1894	819	0.1	J07008X
PJ08008X	80	96	8	859	591	2146	890	0.11	J08008X
PJ09008X	90	106	8	959	631	2399	959	0.13	J09008X
PJ10008X	100	116	8	1060	670	2651	1025	0.14	J10008X
PJ11008X	110	126	8	1162	707	2903	1090	0.15	J11008X
PJ12008X	120	136	8	1262	743	3156	1152	0.16	J12008X
PJ13008X	130	146	8	1363	778	3409	1212	0.18	J13008X
PJ14008X	140	156	8	1465	812	3661	1271	0.19	J14008X
PJ15008X	150	166	8	1565	846	3914	1329	0.2	J15008X
PJ16008X	160	176	8	1666	878	4166	1386	0.2	J16008X
PJ17008X	170	186	8	1767	910	4418	1441	0.2	J17008X

13mm系列
型号	尺寸（mm）			重量	对应型号
型号	内径	外径	宽度	Kg	Kaydon
PJ02513X	25	51	13	0.13	J02513X
PJ05013X	50	76	13	0.2	J05013X
PJ06013X	60	86	13	0.23	J06013X
PJ07013X	70	96	13	0.26	J07013X
PJ08013X	80	106	13	0.28	J08013X
PJ09013X	90	116	13	0.31	J09013X
PJ10013X	100	126	13	0.34	J10013X
PJ11013X	110	136	13	0.37	J11013X
PJ12013X	120	146	13	0.4	J12013X
PJ13013X	130	156	13	0.43	J13013X
PJ14013X	140	166	13	0.46	J14013X
PJ15013X	150	176	13	0.48	J15013X
PJ16013X	160	186	13	0.51	J16013X
PJ17013X	170	196	13	0.54	J17013X
PJ18013X	180	206	13	0.57	J18013X
PJ19013X	190	216	13	0.6	J19013X
PJ20013X	200	226	13	0.63	J20013X
PJ25013X	250	276	13	0.77	J25013X
PJ30013X	300	326	13	0.91	J30013X
PJ32013X	320	346	13	0.97	J32013X
PJ34013X	340	366	13	1.02	J34013X
PJ36013X	360	386	13	1.08	J36013X

20mm系列
型号	尺寸（mm）			重量	对应型号
型号	内径	外径	宽度	Kg	Kaydon
PJ02520X	25	65	20	0.34	J02520X
PJ05020X	50	90	20	0.52	J05020X
PJ06020X	60	100	20	0.59	J06020X
PJ07020X	70	110	20	0.66	J07020X
PJ08020X	80	120	20	0.73	J08020X
PJ09020X	90	130	20	0.8	J09020X
PJ10020X	100	140	20	0.87	J10020X
PJ11020X	110	150	20	0.94	J11020X
PJ12020X	120	160	20	1.01	J12020X
PJ13020X	130	170	20	1.07	J13020X
PJ14020X	140	180	20	1.15	J14020X
PJ15020X	150	190	20	1.22	J15020X
PJ16020X	160	200	20	1.3	J16020X
PJ17020X	170	210	20	1.37	J17020X
PJ18020X	180	220	20	1.44	J18020X
PJ19020X	190	230	20	1.51	J19020X
PJ20020X	200	240	20	1.57	J20020X
PJ25020X	250	290	20	2.1	J25020X
PJ30020X	300	340	20	2.3	J30020X
PJ32020X	320	360	20	2.44	J32020X
PJ34020X	340	380	20	2.58	J34020X
PJ36020X	360	400	20	2.73	J36020X

JHA四点接触球密封薄截面轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
JHA10XP0	25.4	34.925	6.35	1290	670	3250	1650	0.016
JHA15XP0	38.1	47.625	6.35	1780	800	4450	2050	0.024

NJA四点接触球密封薄截面轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
JA020XP0	50.8	63.5	6.35	3020	1420	7600	3510	0.045
JA025XP0	63.5	76.2	6.35	3690	1600	9290	4050	0.054
JA030XP0	76.2	88.9	6.35	4400	1820	10980	4490	0.064
JA035XP0	88.9	101.6	6.35	5070	2000	12670	4930	0.077
JA040XP0	101.6	114.3	6.35	5730	2130	14310	5380	0.086
JA042XP0	107.95	120.65	6.35	6090	2220	15160	5600	0.091
JA045XP0	114.3	127	6.35	6400	2310	16000	5820	0.095
JA047XP0	120.65	133.35	6.35	6760	2400	16850	6000	0.1
JA050XP0	127	139.7	6.35	7070	2490	17690	6220	0.104
JA055XP0	139.7	152.4	6.35	7780	2620	19380	6580	0.113
JA060XP0	152.4	165.1	6.35	8450	2800	21070	6980	0.127
JA065XP0	165.1	177.8	6.35	9110	2930	22760	7330	0.136

JB四点接触球密封薄截面轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
JB020XP0	50.8	66.675	7.938	4130	2000	10400	5020	0.068
JB025XP0	63.5	79.375	7.938	5070	2310	12620	5730	0.086
JB030XP0	76.2	92.075	7.938	5960	2580	14890	6400	0.1
JB035XP0	88.9	104.775	7.938	6850	2800	17160	7070	0.122
JB040XP0	101.6	117.475	7.938	7780	3070	19430	7650	0.136
JB042XP0	107.95	123.825	7.938	8130	3160	20310	7910	0.141
JB045XP0	114.3	130.175	7.938	8670	3290	21690	8220	0.154
JB047XP0	120.65	136.525	7.938	9020	3380	22580	8450	0.159
JB050XP0	127	142.875	7.938	9560	3510	23910	8800	0.168
JB055XP0	139.7	155.575	7.938	10490	3730	26180	9340	0.181
JB060XP0	152.4	168.275	7.938	11380	3960	28450	9870	0.2
JB065XP0	165.1	180.975	7.938	12270	4130	30720	10400	0.213

JG四点接触球密封薄截面轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
JG120XP0	304.8	355.6	25.4	94860	37830	237140	94590	4.218
JG140XP0	355.6	406.4	25.4	109440	41610	273630	152950	4.899
JG160XP0	406.4	457.2	25.4	124060	45250	310130	113130	5.579
JG180XP0	457.2	508	25.4	138640	48720	346620	121840	6.214
JG200XP0	508	558.8	25.4	153220	52100	383070	130240	7.168

JU四点接触球密封薄截面轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
JU040XP0	101.6	120.65	12.7	9340	3910	23380	9820	0.249
JU042XP0	107.95	127	12.7	9870	4090	24710	10180	0.263
JU045XP0	114.3	133.35	12.7	10400	4220	26050	10580	0.277
JU047XP0	120.65	139.7	12.7	10940	4360	27380	10940	0.295
JU050XP0	127	146.05	12.7	11510	4490	28720	11290	0.308
JU055XP0	139.7	158.75	12.7	12580	4800	31380	11960	0.336
JU060XP0	152.4	171.45	12.7	13650	5070	34050	12620	0.367
JU065XP0	165.1	184.15	12.7	14710	5330	36760	13290	0.395
JU070XP0	177.8	196.85	12.7	15780	5560	39430	13910	0.422
JU075XP0	190.5	209.55	12.7	16850	5820	42090	14540	0.449
JU080XP0	203.2	222.25	12.7	17910	6050	44760	15160	0.481
JU090XP0	228.6	247.65	12.7	20050	6530	50100	16310	0.535
JU100XP0	254	273.05	12.7	22180	6980	55430	17470	0.594
JU110XP0	279.4	298.45	12.7	24310	7420	60810	18580	0.649
JU120XP0	304.8	323.85	12.7	26450	7870	66140	19650	0.708

公制四点接触球薄壁轴承型号参数（X型）

8mm系列
型号	尺寸（mm）			径向载荷（N）		轴向载荷（N）		重量	对应型号
	内径	外径	宽度	静载荷	动载荷	静载荷	动载荷	Kg	Kaydon
P02508X	25	41	8	334	331	758	469	0.06	K02508X
P05008X	50	66	8	555	460	1389	666	0.08	K05008X
P06008X	60	76	8	656	506	1641	745	0.09	K06008X
P07008X	70	86	8	757	549	1894	819	0.1	K07008X
P08008X	80	96	8	859	591	2146	890	0.11	K08008X
P09008X	90	106	8	959	631	2399	959	0.13	K09008X
P10008X	100	116	8	1060	670	2651	1025	0.14	K10008X
P11008X	110	126	8	1162	707	2903	1090	0.15	K11008X
P12008X	120	136	8	1262	743	3156	1152	0.16	K12008X
P13008X	130	146	8	1363	778	3409	1212	0.18	K13008X
P14008X	140	156	8	1465	812	3661	1271	0.19	K14008X
P15008X	150	166	8	1565	846	3914	1329	0.2	K15008X
P16008X	160	176	8	1666	878	4166	1386	0.2	K16008X
P17008X	170	186	8	1767	910	4418	1441	0.2	K17008X
P18008X	180	196	8	1868	941	4671	1495	0.21	K18008X
P19008X	190	206	8	1944	963	4860	1536	0.21	K19008X
P20008X	200	216	8	2045	992	5113	1588	0.22	K20008X
P25008X	250	266	8	2550	1133	6375	1840	0.28	K25008X
P30008X	300	316	8	3055	1261	7638	2076	0.35	K30008X
P32008X	320	336	8	3257	1310	8143	2166	0.39	K32008X
P34008X	340	356	8	3459	1350	8648	2255	0.42	K34008X
P36008X	360	376	8	3636	1396	9089	2330	0.46	K36008X

13mm系列
型号	尺寸（mm）			径向载荷（N）		轴向载荷（N）		重量	对应型号
	内径	外径	宽度	静载荷	动载荷	静载荷	动载荷	Kg	Kaydon
P02513X	25	51	13	696	689	1293	869	0.13	K02513X
P05013X	50	76	13	919	910	2263	1226	0.2	K05013X
P06013X	60	86	13	1099	1014	2747	1236	0.23	K06013X
P07013X	70	96	13	1228	1074	3070	1547	0.26	K07013X
P08013X	80	106	13	1358	1133	3393	1653	0.28	K08013X
P09013X	90	116	13	1551	1224	3878	1808	0.31	K09013X
P10013X	100	126	13	1681	1279	4201	1906	0.34	K10013X
P11013X	110	136	13	1875	1364	4686	2050	0.37	K11013X
P12013X	120	146	13	2006	1415	5010	2144	0.4	K12013X
P13013X	130	156	13	2133	1466	5333	2235	0.43	K13013X
P14013X	140	166	13	2327	1544	5817	2368	0.46	K14013X
P15013X	150	176	13	2456	1592	6141	2455	0.48	K15013X
P16013X	160	186	13	2586	1639	6464	2541	0.51	K16013X
P17013X	170	196	13	2780	1711	6949	2666	0.54	K17013X
P18013X	180	206	13	2909	1756	7272	2748	0.57	K18013X
P19013X	190	216	13	3038	1800	7595	2829	0.6	K19013X
P20013X	200	226	13	3232	1868	8080	2948	0.63	K20013X
P25013X	250	276	13	4008	2119	10019	3403	0.77	K25013X
P30013X	300	326	13	4719	2327	11796	3794	0.91	K30013X
P32013X	320	346	13	5042	2419	12605	3966	0.97	K32013X
P34013X	340	366	13	5365	2508	13412	4133	1.02	K34013X
P36013X	360	386	13	5688	2594	14220	4298	1.08	K36013X

20mm系列
型号	尺寸（mm）			径向载荷（N）		轴向载荷（N）		重量	对应型号
	内径	外径	宽度	静载荷	动载荷	静载荷	动载荷	Kg	Kaydon
P02520X	25	65	20	1518	1503	2545	1789	0.34	K02520X
P05020X	50	90	20	1845	1827	3999	2418	0.52	K05020X
P06020X	60	100	20	1906	1887	4363	2562	0.59	K06020X
P07020X	70	110	20	2071	2050	5090	2839	0.66	K07020X
P08020X	80	120	20	2181	2111	5454	2973	0.73	K08020X
P09020X	90	130	20	2473	2263	6181	3231	0.8	K09020X
P10020X	100	140	20	2618	2323	6545	3357	0.87	K10020X
P11020X	110	150	20	2909	2466	7272	3601	0.94	K11020X
P12020X	120	160	20	3200	2603	7999	3837	1.01	K12020X
P13020X	130	170	20	3345	2600	8363	3953	1.07	K13020X
P14020X	140	180	20	3636	2791	9090	4179	1.15	K14020X
P15020X	150	190	20	3781	2845	9453	4290	1.22	K15020X
P16020X	160	200	20	4072	2970	10180	4507	1.3	K16020X
P17020X	170	210	20	4363	3023	10907	4719	1.37	K17020X
P18020X	180	220	20	4508	3143	11271	4823	1.44	K18020X
P19020X	190	230	20	4800	3260	11999	5029	1.51	K19020X
P20020X	200	240	20	4945	3309	12362	5130	1.57	K20020X
P25020X	250	290	20	6108	3731	15271	5906	2.1	K25020X
P30020X	300	340	20	7272	4119	18179	6633	2.3	K30020X
P32020X	320	360	20	7708	4255	19270	6897	2.44	K32020X
P34020X	340	380	20	8144	4388	20361	7154	2.58	K34020X
P36020X	360	400	20	8581	4588	21452	7408	2.73	K36020X
