C型密封深沟球等截面薄壁轴承概述
深沟球轴承结构简单,与别的类型相比易于达到较高的制造精度,所以便于成系列大批量生产,制造成本也较低,使用普遍。选取较大的径向游隙时轴向承载能力增加,承受纯径向力时接触角为零.有轴向力作用时,接触角大于零。一般采用冲压浪形保持架,车制实体保持架,有时也采用尼龙架.深沟球轴承除基本型外,还有各种变型结构,如:带防尘盖的深沟球轴承; 带橡胶密封圈的C型密封薄壁深沟球轴承;有止动槽的深沟球轴承;有装球缺口的大载荷容量的深沟球轴承;双列深沟球轴承.但是它们都有以下共同特点:
1、在结构上深沟球轴承的每个套圈均具有横截面大约为球周长的三分之一的连续沟型滚道.它主要用于承受径向载荷,也可承受一定的轴向载荷;
2、在轴承的径向游隙增大时,具有角接触球轴承的性质,可承受两个方向交变的轴向载荷;
3、摩擦小,转速高;
4、结构简单,制造成本低,容易达到较高的制造精度;
5、一般采用冲压浪形保持架,内径大于200mm或高速运转的轴承,采用车制实体保持架。
密封深沟球等截面薄壁轴承安装注意事项
1、轴承安装和拆卸一定要谨慎
不同种类、不同尺寸的薄壁深沟球轴承,其安装方法和工具也是不尽相同的,其中有机械或者液压的。这里主要是讲解一些通用的基本的一些安装方法和注意事项。
①不要在滚珠上使劲安装,这样会导致滚珠和接触面局部超载,导致轴承过早的失效。
②不要用坚硬的工具,比如锤子、起子之类的敲打轴承的表面,这样会让轴承的外环断裂或者脆裂。
2、轴承的清洁
清洁的使用环境对于轴承是非常重要的。薄壁深沟球轴承环转动面和滚动元件的表面粗糙精度大概是1/10 μm,这样光滑的滚珠表面如果受污,其影响是很严重的。滚动面之间的润滑层通常为0.2~1 μm,大于润滑剂粒径的颗粒型杂质会受到滚动元件的过度碾压而在调心滚子轴承钢中产生局部压力,终会导致性材料疲劳。除了这一点,外界环境中的灰尘颗粒大小可达10 μm,也会对轴承造成损坏。正因为这样,干净整洁的工作环境对于轴承是非常重要的。
3、轴承的工艺检测
在使用过程中通过热干起来感应轴承的工作温度,如果发现温度超过规定的限制的话会自动报警,来防止燃轴情况的发生。用高温经常表示轴承已处于异常情况。高温也有害于轴承的润滑剂。有时薄壁深沟球轴承过热可归诸于轴承的润滑剂。若轴承在超过125℃的温度长期连转会降低轴承寿命。引起高温轴承的原因包括:可能是轴承润滑不足润滑剂不合格,里面含有杂质,负载过大的时候也可能是轴承内部的间隙不够油封产生了摩擦等等。
C型密封深沟球等截面薄壁轴承型号参数
◆JHA SERIES

JHA深沟球密封薄截面轴承的型号参数
型号
|
尺寸(mm)
|
|
|
载荷(N)
|
|
重量
|
|
d
|
D
|
H
|
Cor
|
Cr
|
Kg
|
NJHA10CP0
|
25.400
|
34.925
|
6.350
|
1290
|
670
|
0.016
|
NJHA15CP0
|
38.100
|
47.625
|
6.350
|
1780
|
800
|
0.024
|

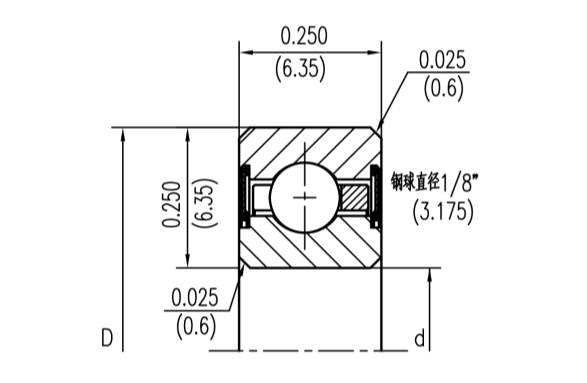

◆JA SERIES
JA深沟球密封薄截面轴承的型号参数
型号
|
尺寸(mm)
|
|
|
载荷(N)
|
|
重量
|
|
d
|
D
|
H
|
Cor
|
Cr
|
Kg
|
JA020CP0
|
50.800
|
63.500
|
6.350
|
3020
|
1420
|
0.045
|
JA025CP0
|
63.500
|
76.200
|
6.350
|
3690
|
1600
|
0.054
|
JA030CP0
|
76.200
|
88.900
|
6.350
|
4400
|
1820
|
0.064
|
JA035CP0
|
88.900
|
101.600
|
6.350
|
5070
|
2000
|
0.077
|
JA040CP0
|
101.600
|
114.300
|
6.350
|
5730
|
2130
|
0.086
|
JA042CP0
|
107.950
|
120.650
|
6.350
|
6090
|
2220
|
0.091
|
JA045CP0
|
114.300
|
127.000
|
6.350
|
6400
|
2310
|
0.095
|
JA047CP0
|
120.650
|
133.350
|
6.350
|
6760
|
2400
|
0.100
|
JA050CP0
|
127.000
|
139.700
|
6.350
|
7070
|
2490
|
0.104
|
JA055CP0
|
139.700
|
152.400
|
6.350
|
7780
|
2620
|
0.113
|
JA060CP0
|
152.400
|
165.100
|
6.350
|
8450
|
2800
|
0.127
|
JA065CP0
|
165.100
|
177.800
|
6.350
|
9110
|
2930
|
0.136
|

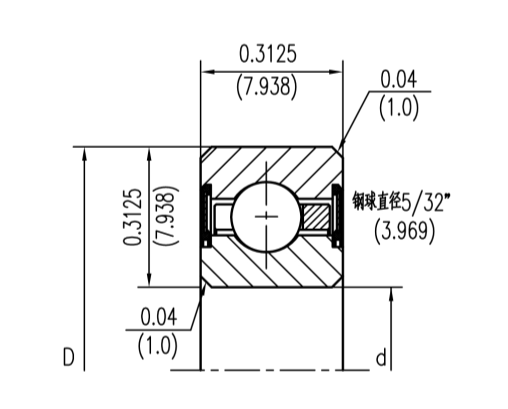

◆JB SERIES
JB深沟球密封薄截面轴承的型号参数
型号
|
尺寸(mm)
|
|
|
载荷(N)
|
|
重量
|
|
d
|
D
|
H
|
Cor
|
Cr
|
Kg
|
JB020CP0
|
50.800
|
66.700
|
7.938
|
4130
|
2000
|
0.068
|
JB025CP0
|
63.500
|
79.375
|
7.938
|
5070
|
2310
|
0.086
|
JB030CP0
|
76.200
|
92.075
|
7.938
|
5960
|
2580
|
0.100
|
JB035CP0
|
88.900
|
104.775
|
7.938
|
6850
|
2800
|
0.122
|
JB040CP0
|
101.600
|
117.475
|
7.938
|
7780
|
3070
|
0.136
|
JB042CP0
|
107.950
|
123.825
|
7.938
|
8130
|
3160
|
0.141
|
JB045CP0
|
114.300
|
130.175
|
7.938
|
8670
|
3290
|
0.154
|
JB047CP0
|
120.650
|
136.525
|
7.938
|
9020
|
3380
|
0.159
|
JB050CP0
|
127.000
|
142.875
|
7.938
|
9560
|
3510
|
0.168
|
JB055CP0
|
139.700
|
155.575
|
7.938
|
10490
|
3730
|
0.181
|
JB060CP0
|
152.400
|
168.275
|
7.938
|
11380
|
3960
|
0.200
|
JB065CP0
|
165.100
|
180.975
|
7.938
|
12270
|
4130
|
0.213
|

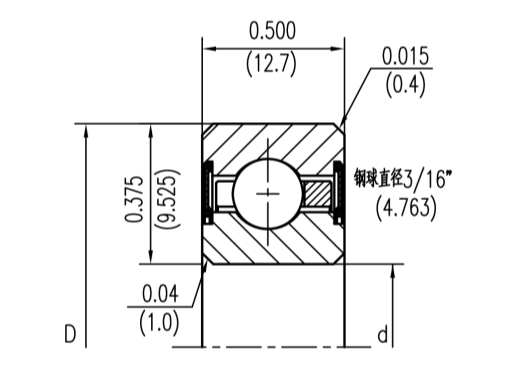

◆JU SERIES

JU深沟球密封薄截面轴承的型号参数
型号
|
尺寸(mm)
|
|
|
载荷(N)
|
|
重量
|
|
d
|
D
|
H
|
Cor
|
Cr
|
Kg
|
JU040CP0
|
101.600
|
120.650
|
12.700
|
9340
|
3910
|
0.249
|
JU042CP0
|
107.950
|
127.000
|
12.700
|
9870
|
4090
|
0.263
|
JU045CP0
|
114.300
|
133.350
|
12.700
|
10400
|
4220
|
0.277
|
JU047CP0
|
120.650
|
139.700
|
12.700
|
10940
|
4360
|
0.295
|
JU050CP0
|
127.000
|
146.050
|
12.700
|
11510
|
4490
|
0.308
|
JU055CP0
|
139.700
|
158.750
|
12.700
|
12580
|
4800
|
0.336
|
JU060CP0
|
152.400
|
171.450
|
12.700
|
13650
|
5070
|
0.367
|
JU065CP0
|
165.100
|
184.150
|
12.700
|
14740
|
5330
|
0.395
|
JU070CP0
|
177.800
|
196.850
|
12.700
|
15780
|
5560
|
0.422
|
JU075CP0
|
190.500
|
209.550
|
12.700
|
16850
|
5820
|
0.449
|
JU080CP0
|
203.200
|
222.250
|
12.700
|
17910
|
6050
|
0.481
|
JU090CP0
|
228.600
|
247.650
|
12.700
|
20050
|
6530
|
0.535
|
JU100CP0
|
254.000
|
273.050
|
12.700
|
22180
|
6980
|
0.594
|
JU110CP0
|
279.400
|
298.450
|
12.700
|
24310
|
7420
|
0.649
|
JU120CP0
|
304.800
|
323.850
|
12.700
|
26450
|
7870
|
0.708
|

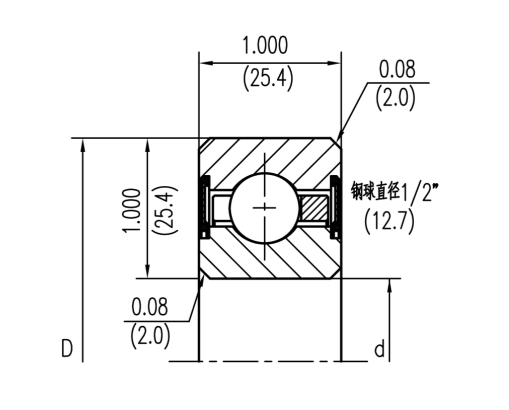

◆JG SERIES

JG深沟球密封薄截面轴承的型号参数
型号
|
尺寸(mm)
|
|
|
载荷(N)
|
|
重量
|
|
d
|
D
|
H
|
Cor
|
Cr
|
Kg
|
JG120CP0
|
304.800
|
355.600
|
25.400
|
94860
|
37830
|
4.218
|
JG140CP0
|
355.600
|
406.400
|
25.400
|
109440
|
41600
|
4.899
|
JG160CP0
|
406.400
|
457.200
|
25.400
|
124060
|
45250
|
5.579
|
JG180CP0
|
457.200
|
508.000
|
25.400
|
138640
|
48720
|
6.214
|
JG200CP0
|
508.000
|
558.800
|
25.400
|
153220
|
52100
|
7.167
|
