719C/719AC六类角接触轴承

浏览次数：2322次

所属分类：精密角接触球轴承

发布日期：2021-07-14 09:49:19

咨询热线：13503790601 在线留言

产品介绍尺寸参数应用领域

7900C系列接触角α=15°

7900AC系列接触角α=25°

79C/79AC 角接触球轴承

　　719C/719AC六类角接触轴承结构特点: 以ISO为标准的LYNTB精密轴承基础系列;

　　接触角: 分15º和25º，成对使用可承受轴向负荷和径向负荷或合成负荷。

　　保持架：外圈引导的酚醛树脂夹布胶木保持架和滚动体引导的尼龙保持架可根据不同用途来选用。

　　中高速工况选用胶木保持架;500000≤DmN≤1000000时

　　中低速工况可选用尼龙保持架或胶木保持架。

　　速度因子: 以外圈引导酚醛树脂夹布胶木保持架为标准;

　　油脂润滑 DmN≤1000000 即极限转速N≤1000000/Dm Dm—轴承中径油(少量)润滑 DmN≤1500000

　　适用范围: 719C/719AC六类角接触轴承适用范围很广;主要用于中高转速的需要精密轴向定位和径向定位，高精度旋转等工况。例如：数控车床主轴，各类磨床工件轴，磨床砂轮主轴，光伏切片机，真空泵，风机，精密传动机械等。

719C/719AC六类角接触轴承型号参数

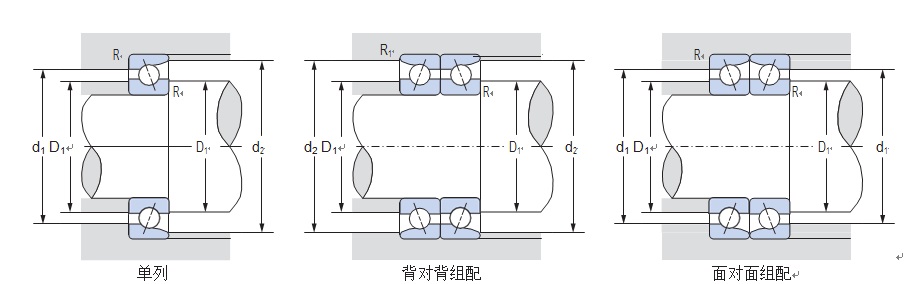

轴承型号	主要尺寸 (mm)					作用点 a (mm)	基本额定动载荷 Cr (kN)	基本额定静载荷 Cor (kN)	极限转速 (min^-1)		安装相关尺寸 (mm)					重量 (kg) （参考）	轴承型号
	d	D	B	r （最小）	r₁ （最小）				极限转速 (min^-1)		安装相关尺寸 (mm)
									脂润滑	油润滑	D1 （最小）	d1 （最大）	d2 （最大）	R （最大）	R1 （最大）
									脂润滑	油润滑	D1 （最小）	d1 （最大）	d2 （最大）	R （最大）	R1 （最大）
7900C	10	22	6	0.3	0.15	-0.9	3	1.52	73000	100000	12.5	19.5	20.8	0.3	0.15	0.008	7900C
7900AC	10	22	6	0.3	0.15	0.7	2.88	1.45	63500	85000	12.5	19.5	20.8	0.3	0.15	0.008	7900AC
7901C	12	24	6	0.3	0.15	-0.6	3.2	1.72	64800	88800	14.5	21.5	22.8	0.3	0.15	0.01	7901C
7901AC	12	24	6	0.3	0.15	1.2	3.05	1.63	56400	75500	14.5	21.5	22.8	0.3	0.15	0.01	7901AC
7902C	15	28	7	0.3	0.15	-0.6	4.75	2.64	54300	74400	17.5	25.5	26.8	0.3	0.15	0.015	7902C
7902AC	15	28	7	0.3	0.15	1.5	4.55	2.53	47200	63200	17.5	25.5	26.8	0.3	0.15	0.015	7902AC
7903C	17	30	7	0.3	0.15	-0.3	5	2.95	49700	68000	19.5	27.5	28.8	0.3	0.15	0.016	7903C
7903AC	17	30	7	0.3	0.15	2.1	4.75	2.82	43200	57800	19.5	27.5	28.8	0.3	0.15	0.016	7903AC
7904C	20	37	9	0.3	0.15	-0.7	7.3	4.55	41000	56100	22.5	34.5	35.8	0.3	0.15	0.035	7904C
7904AC	20	37	9	0.3	0.15	2.1	6.95	4.35	35600	47700	22.5	34.5	35.8	0.3	0.15	0.035	7904AC
7905C	25	42	9	0.3	0.15	0.1	7.8	5.45	34800	47700	27.5	39.5	40.8	0.3	0.15	0.041	7905C
7905AC	25	42	9	0.3	0.15	3.5	7.4	5.15	30300	40600	27.5	39.5	40.8	0.3	0.15	0.041	7905AC
7906C	30	47	9	0.3	0.15	0.7	8.3	6.25	30300	41500	32.5	44.5	45.8	0.3	0.15	0.046	7906C
7906AC	30	47	9	0.3	0.15	4.5	7.85	5.95	26300	35300	32.5	44.5	45.8	0.3	0.15	0.046	7906AC
7907C	35	55	10	0.6	0.3	1	12.5	9.65	25900	35500	39.5	50.5	52.5	0.6	0.3	0.074	7907C
7907AC	35	55	10	0.6	0.3	5.5	11.9	9.2	22500	30200	39.5	50.5	52.5	0.6	0.3	0.074	7907AC
7908C	40	62	12	0.6	0.3	0.8	15.7	12.4	22900	31300	44.5	57.5	59.5	0.6	0.3	0.107	7908C
7908AC	40	62	12	0.6	0.3	5.9	14.9	11.8	19900	26600	44.5	57.5	59.5	0.6	0.3	0.107	7908AC
7909C	45	68	12	0.6	0.3	1.6	16.6	14.1	20600	28300	49.5	63.5	65.5	0.6	0.3	0.127	7909C
7909AC	45	68	12	0.6	0.3	7.2	15.7	13.3	18000	24000	49.5	63.5	65.5	0.6	0.3	0.127	7909AC
7910C	50	72	12	0.6	0.3	2.2	17.7	15.5	19100	26200	54.5	67.5	69.5	0.6	0.3	0.128	7910C
7910AC	50	72	12	0.6	0.3	8.2	16.4	14.9	16600	22300	54.5	67.5	69.5	0.6	0.3	0.128	7910AC
