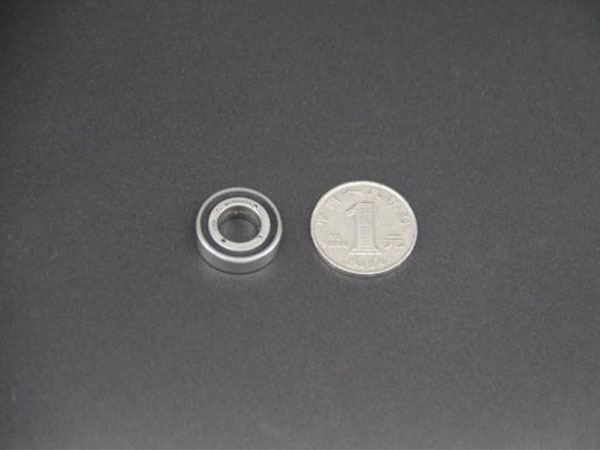

RE外环旋转型交叉滚子轴承

浏览次数：5322次

所属分类：交叉滚子轴承

发布日期：2021-07-14 09:45:06

咨询热线：13503790601 在线留言

产品介绍尺寸参数应用领域

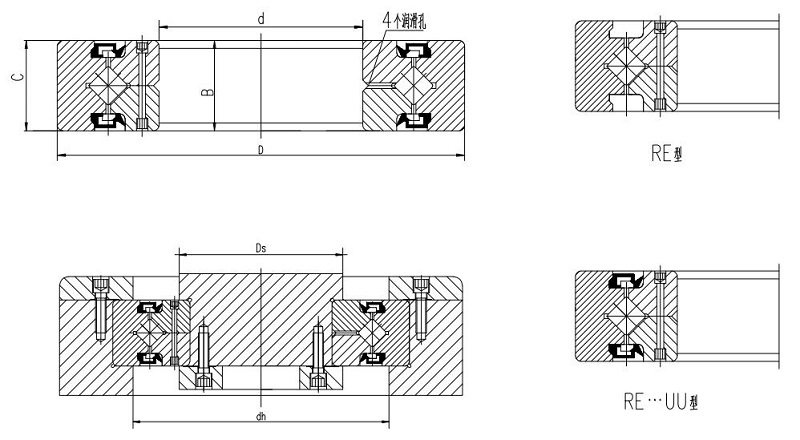

RE系列交叉滚子轴承结构图

普瑞斯精密交叉圆柱滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，结构紧凑，可同时承受径向载荷、双向推力载荷以及倾覆力矩。同时具有高刚性，所以适用于工业用机器人的关节部位或旋转部位、机械加工中心的旋转工作台、机械手旋转部位、精密旋转工作台、医疗机器、计量器、IC制造装置等设备。

普瑞斯精密交叉滚子轴承有带保持架、带间隔保持器和满装滚子三种结构形式，其中带保持架、带间隔保持器的适用于摩擦力矩小转速高的工况，满装滚子的适用于低速重载的工况。

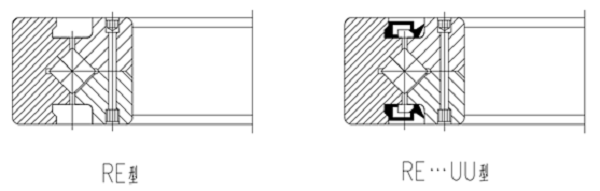

RE外环旋转型交叉滚子轴承的主要尺寸与RB系列相同，其结构是内圏可分离，外圏一体设计，适合用于要求外圈旋转精度高的部位。RE外环旋转型交叉滚子轴承有RE（开式）和RE...UU（双端面密封）两种结构类型。

交叉滚子轴承是一种带内圈分割和旋转外圈的特殊类型的轴承。由于分割的内环或外环在装入滚柱和间隔保持器后，与交叉滚子轴环固定在一起以防止彼此分离，因此易于安装交叉滚子轴环。

RE外环旋转型交叉滚子轴承的主要尺寸与RB系列相同，其结构是内圈分两半，外圈一体设计，适合用于要求外圈旋转精度高的部位。RE系列有RE（开式）和RE...UU（双端面密封）两种结构类型。我们的技术部门会协助您进行选型及咨询，请联系：135 0379 0601（微信同号）。

RE外环旋转型交叉滚子轴承

RE外环旋转型交叉滚子轴承型号尺寸及技术参数

轴径 mm	公称型号	主要尺寸 mm					安装尺寸mm		基本额定载荷（径向）		质量
		内径 d	外径 D	宽度 B	r_min	滚柱节圆直径 dp	S	h	动C kN	静kN	kg
20	RE2008	20	36	8	0.5	29	23.5	30.5	3.23	3.1	0.04
25	RE2508	25	41	8	0.5	34	28.5	35.5	3.63	3.83	0.05
30	RE3010	30	55	10	0.6	43.5	37	47	7.35	8.36	0.12
35	RE3510	35	60	10	0.6	48.5	41	51.5	7.64	9.12	0.13
40	RE4010	40	65	10	0.6	53.5	47.5	58	8.33	10.6	0.16
45	RE4510	45	70	10	0.6	58.5	51	61.5	8.62	11.3	0.17
50	RE5013	50	80	13	0.6	66	57.5	72	16.7	20.9	0.27
60	RE6013	60	90	13	0.6	76	68	82	18	24.3	0.3
70	RE7013	70	100	13	0.6	86	78	92	19.4	27.7	0.35
80	RE8016	80	120	16	0.6	101.4	91	111	30.1	42.1	0.7
90	RE9016	90	130	16	1	112	98	118	31.4	45.3	0.75
100	RE10016	100	140	16	1	121.1	109	129	31.7	48.6	0.83
100	RE10020	100	150	20	1	127	113	133	33.1	50.9	1.45
110	RE11012	110	135	12	0.6	123.3	117	127	12.5	24.1	0.4
110	RE11015	110	145	15	0.6	129	122	136	23.7	41.5	0.75
110	RE11020	110	160	20	1	137	120	140	34	54	1.56
120	RE12016	120	150	16	0.6	136	127	141	24.2	43.2	0.72
120	RE12025	120	180	25	1.5	152	133	164	66.9	100	2.62
130	RE13015	130	160	15	0.6	146	137	152	25	46.7	0.72
130	RE13025	130	190	25	1.5	162	143	174	69.5	107	2.82

注：普瑞斯同时也提供附带密封圈的RE...UU型。

轴径 mm	公称型号	主要尺寸 mm					安装尺寸mm		基本额定载荷（径向）		质量
		内径 d	外径 D	宽度 B	r_min	滚柱节圆直径 dp	S	h	动C kN	静kN	kg
140	RE14016	140	175	16	1	160	147	162	25.9	50.1	1
140	RE14025	140	200	25	1.5	172	154	185	74.8	121	2.96
150	RE15013	150	180	13	0.6	166	158	172	27	53.5	0.68
150	RE15025	150	210	25	1.5	182	164	194	76.8	128	3.16
150	RE15030	150	230	30	1.5	192	173	210	100	156	5.3
160	RE16025	160	220	25	1.5	192	173	204	81.7	135	3.14
170	RE17020	170	220	20	1.5	196.1	184	198	29	62.1	2.21
180	RE18025	180	240	25	1.5	210	195	225	84	143	3.44
190	RE19025	190	240	25	1	219	202	222	41.7	82.9	2.99
200	RE20025	200	260	25	2	230	215	245	84.2	157	4
200	RE20030	200	280	30	2	240	221	258	114	200	6.7
200	RE20035	200	295	35	2	247.7	225	270	151	252	9.6
220	RE22025	220	280	25	2	250.1	235	265	92.3	171	4.1
240	RE24025	240	300	25	2.5	272.5	256	281	68.3	145	4.5
250	RE25025	250	310	25	2.5	280.9	268	293	69.3	150	5
250	RE25030	250	330	30	2.5	287.5	269	306	126	244	8.1
250	RE25040	250	355	40	2.5	300.7	275	326	195	348	14.8
300	RE30025	300	360	25	2.5	322	319	344	75.5	178	5.9
300	RE30035	300	395	35	2.5	345	322	368	183	367	13.4
300	RE30040	300	405	40	2.5	351.6	326	377	212	409	17.2
350	RE35020	350	400	20	2.5	376.6	363	383	54.1	143	3.9
400	RE40035	400	480	35	2.5	440.3	422	459	156	370	14.5
400	RE40040	400	510	40	2.5	453.4	428	479	241	531	23.5
450	RE45025	450	500	25	1	476.6	464	484	61.7	182	6.6
500	RE50025	500	550	25	1	526.6	514	534	65.5	201	7.3
500	RE50040	500	600	40	2.5	548.8	526	572	239	607	26
500	RE50050	500	625	50	2.5	561.6	536	587	267	653	41.7
600	RE60040	600	700	40	3	650	627	673	264	721	29
