CRBH高刚性型十字交叉滚子轴承

浏览次数：5483次

所属分类：交叉滚子轴承

发布日期：2021-07-14 09:45:31

咨询热线：13503790601 在线留言

产品介绍尺寸参数应用领域

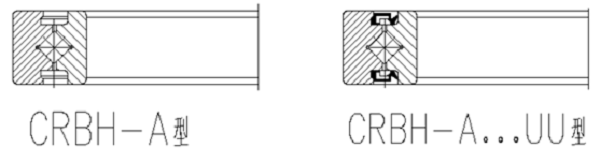

CRBH-A交叉滚子轴承结构图

CRBH高刚性型十字交叉滚子轴承产品介绍
　　CRBH高刚性型十字交叉滚子轴承内、外圈都是一体结构，适用于外圈和内圈旋转。CRBH-A系列有CRBH.A（开式）和 RBH.AUU(双端面密封）两神结构类型。
　　普瑞斯精密十字交叉滚子轴承有带保持架、带间隔保持器和满装滚子三种结构形式，其中带保持架、带间隔保持器的适用于摩擦力矩小转速高的工况，满装滚子的适用于低速重载的工况。
　　普瑞斯精密CRBH高刚性型十字交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，结构紧凑，可同时承受径向载荷、双向推力载荷以及倾覆力矩。同时具有高刚性，所以适用于工业用机器人的关节部位或旋转部位、机械加工中心的旋转工作台、机械手旋转部位、精密旋转工作台、医疗机器、计量器、IC制造装置等设备。

高刚性形交叉滚子轴承V的内外圈均为一体结构（非剖分），不易产生安装误差等，高精度、高刚性。而且，滚子和滚子之间装有分离器，旋转顺畅，也适合转速较高的用途。此款轴承被广泛用于需要小型高刚性和高旋转精度的产业用机器人，机床及医疗设备等的旋转部。也制作不锈钢轴承和内外圈设有安装孔的轴承.我们的技术部门会协助您进行选型及咨询，请联系：135 0379 0601（微信同号）。

CRBH高刚性型十字交叉滚子轴承

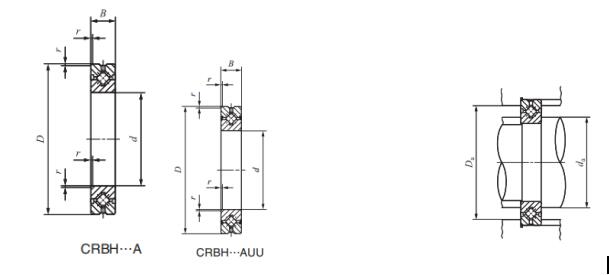

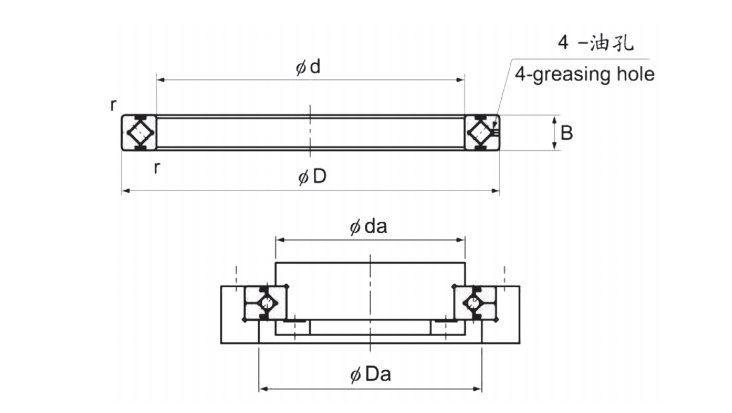

CRBH高刚性型十字交叉滚子轴承型号尺寸与技术参数

轴径 mm	公称型号	主要尺寸 mm					安装尺寸mm		基本额定载荷（径向）		质量
		内径 d	外径 D	宽度 B	r_min	滚柱节圆直径 dp			动C kN	静 kN	kg
20	CRBH208A	20	36	8	0.3	27.5	24	31	2.91	2.43	0.04
25	CRBH258A	25	41	8	0.3	32.5	29	36	3.12	2.81	0.05
30	CRBH3010A	30	55	10	0.3	42.5	36.5	48.5	7.6	8.37	0.12
35	CRBH3510A	35	60	10	0.3	47.5	41.5	53.5	7.9	9.13	0.13
40	CRBH4010A	40	65	10	0.3	52.5	46.5	58.5	8.61	10.6	0.15
45	CRBH4510A	45	70	10	0.3	57.5	51.5	63.5	8.86	11.3	0.16
50	CRBH5013A	50	80	13	0.6	65	56	74	17.3	20.9	0.29
60	CRBH6013A	60	90	13	0.6	75	66	84	18.8	24.3	0.33
70	CRBH7013A	70	100	13	0.6	85	76	94	20.1	27.7	0.38
80	CRBH8016A	80	120	16	0.6	100	88	112	32.1	43.4	0.74
90	CRBH9016A	90	130	16	0.6	110	98	122	33.1	46.8	0.81
100	CRBH10020A	100	150	20	0.6	125	110	140	50.9	72.2	1.45
110	CRBH11020A	110	160	20	0.6	135	120	150	52.4	77.4	1.56
120	CRBH12025A	120	180	25	1	150	132	168	73.4	108	2.62
130	CRBH13025A	130	190	25	1	160	142	178	75.9	115	2.82
140	CRBH14025A	140	200	25	1	170	152	188	81.9	130	2.96
150	CRBH15025A	150	210	25	1	180	162	198	84.3	138	3.16
200	CRBH20025A	200	260	25	1	230	212	248	92.3	169	4.0
250	CRBH25025A	250	310	25	1.5	280	262	298	102	207	4.97
