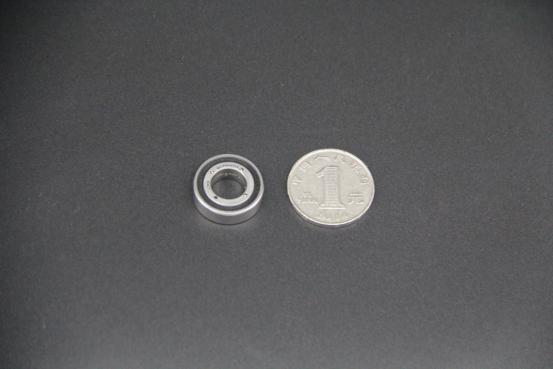

CRB系列交叉滚子轴承

CRB系列交叉滚子轴承

浏览次数:584次

所属分类:交叉滚子轴承

发布日期:2021-01-07 10:27:51

咨询热线:13503790601 在线留言
产品介绍 尺寸参数 应用领域

CRB交叉滚子轴承结构图

普瑞斯精密CRB系列交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列,结构紧凑,可同时承受径向载荷、双向推力载荷以及倾覆力矩。同时具有高刚性,所以适用于工业用机器人的关节部位或旋转部位、机械加工中心的旋转工作台、机械手旋转部位、精密旋转工作台、医疗机器、计量器、IC制造装置等设备。


普瑞斯精密CRB系列交叉滚子轴承有带保持架、带间隔保持器和满装滚子三种结构形式,其中带保持架、带间隔保持器的适用于摩擦力矩小转速高的工况,满装滚子的适用于低速重载的工况。


CRB系列是外圈是可分离,内圏一体设计,不带保持架满装交叉圆柱滚子轴承.话用于要求内圏旋转精度高和重载的部位。CRB系列有CRB(开式)和CRB...UU(双面端密封)两种结构类型。


CRB系列交叉滚子轴承的特点


CRB系列交叉滚子轴承是一种内圈分割、外圈旋转的特殊型号轴承。因被分割的内环或外环,在装入滚柱和间隔保持器后,与交叉滚柱轴环固定在一起,以防止互相分离,故安装交叉滚柱轴环时操作简单。由于滚柱为交叉排列,因此只用1套交叉滚柱轴环就可承受各个方向的负荷,与传统型号相比,刚性提高3~4倍。同时,因交叉滚子轴承内圈或外圈是两分割的构造,轴承间隙可调整,即使被施加预载,也能获得高精度地旋转运动。而且,由于其特殊的结构,在工业机器人中通常用作关节轴承。

  交叉滚子轴承因被分割的内环或外环,在装入滚柱和间隔保持器后,与交叉滚柱轴环固定在一起,以防止互相分离,故安装交叉滚柱轴环时操作简单。由于滚柱为交叉排列,因此只用1套交叉滚柱轴环就可承受各个方向的负荷,与传统型号相比,刚性提高3~4倍。同时,因交叉滚子轴承内圈或外圈是两分割的构造,轴承间隙可调整,即使被施加预载,也能获得高精度地旋转运动。

  1、具有出色的旋转精度

  CRB系列交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列,

  滚子之间装有间隔保持器或者隔离块,可以防止滚子的倾斜所滚子之间相互磨察。另外,不会发生滚子的一方接触现象或者锁死现象;同时因为内外环是分割的结构,间隙可以调整,即使被施加预压,也能获得高精度的旋转运动。

  2、操作安装简化

  被分割成2部分的外环或者内环,在装入滚子和保持器后,被固定在一起,所以安装时操作非常简单。

  3、承受较大的轴向和径向负荷

  因为滚子在呈90°的V型沟槽滚动面上通过间隔保持器被相互垂直排列。

  4、大幅节省安装空间

  CRB系列交叉滚子轴承的内外环尺寸被小限度的小型化,特别是超薄结构具有高刚性,所以适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医5、转速能力高;

  6、减少轴长度和加工成本,热膨胀导致几何尺寸的变化有限;

  7、采用尼龙分隔器,转动惯量低,启动扭矩低,易于控制角分度;

  8、优化预紧力,刚度大,引导滚子运转精度高;

  9、渗碳钢提供优良的抗冲击力和表面抗磨能力;

  10、简单但润滑充分

  疗仪器、计量器具、IC制造装置等广泛用途


交叉滚子轴承安装注意事项

被分成两部分的内圈或者外圈使用特殊的铆钉或者螺栓、螺母固定后是不可分开的,直接装入轴承座中使用;同时,如果间隔保持器的装配顺序错误,对轴承的旋转性能有很大的影响,所以请不要随意拆卸轴承。内圈或者外圈的接缝有时会多少有些偏离,在装入轴承座之前,请将固定内圈或者外圈的螺栓松动,用塑料锤进行修正后再安装(固定铆钉会随着轴承座而产生变形)。

安装或者拆卸的时候,请不要给固定铆钉或螺栓施加外力。

请注意安装零部件的尺寸公差,通过从侧面压紧法兰而将内圈或者外圈结实的压紧,但是不能过分压紧导致轴承变形而不能正常旋转。


安装次序

1)安装前零部件的检查

将轴承座或者其他的安装零部件进行清洗、清除污垢,并确认各个零件的毛刺是否已经被清除。

2)往轴承座或者轴上安裝

由于是薄壁轴承,安装时容易产生倾斜,请一边保持水平,一边用塑料锤在圆周均匀的敲打,一点一点的安装,直到能通过声音确认接触面安全紧靠为止。

3)侧面压紧法兰盘的安装方法

将侧面压紧法兰盘放置到位置后,将其在圆周方向来回摇动几次,以调整安装螺栓的位置。

安装压紧螺栓,用手拧螺栓时,确认没有因螺栓孔偏离引起螺栓难以拧入。

压紧螺栓的拧紧过程可分为3-4个阶段,按照下图所示,沿对角线上的顺序反复拧紧;在拧紧被分成两部分的外圈或者内圈的压紧螺栓时,拧紧过程中经常将一体的外圈或者内圈稍微转动一下,就能使分割成两部分的外圈或者内圈的偏离得到修正。

安装次序
