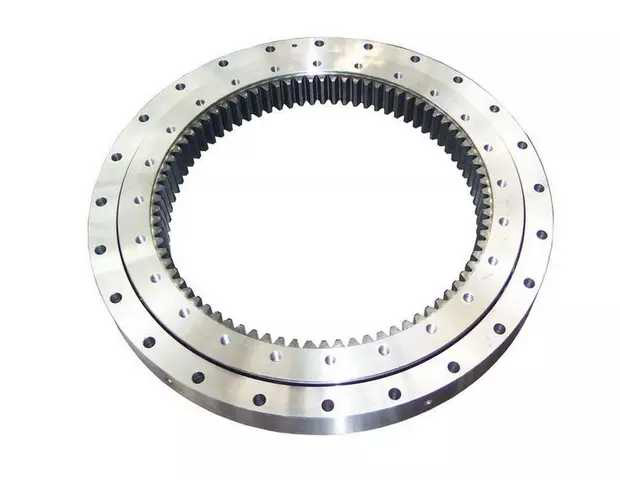

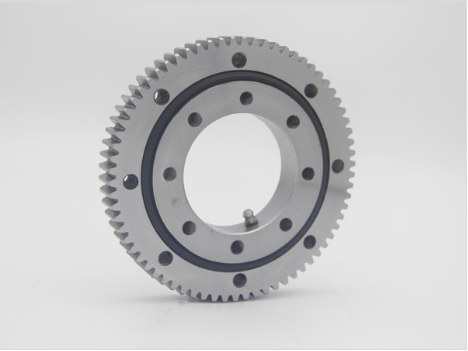

回转支承轴承内齿式

浏览次数：5571次

所属分类：回转支承轴承

发布日期：2023-03-27 14:11:26

咨询热线：18568992278 在线留言

产品介绍尺寸参数应用领域

　　回转支承轴承的定义
　　1.回转支承轴承又称转盘轴承，有人也称它为：旋转轴承，回旋支承。
　　2.回转支承轴承在实际工业中被广泛使用。它被称为：“机器的关节”。它是两个物体之间的相对旋转运动，同时它需要承受轴向力，径向力和倾斜力矩。与普通轴承相比，回转支承的转速较低。
　　回转支承轴承的应用
　　1.工程机械是回转轴承的个也是使用广泛的地方，例如土方机械，挖掘机，堆高机和取料机，平地机，压路机，凿岩机，掘进机等。其他还包括混凝土机械，起重机械，工程船以及高空作业平台。
　　2.除各种工程机械外，回转支承轴承的应用范围也在逐步扩大。目前，港口设备，冶金设备，风力发电设备，钻井平台等设备平台已开始使用回转支承来代替原有的轴承。
　　回转支承轴承在现实工业中应用很广泛，被人们称为：“机器的关节”，其主要应用在被广泛应用于：汽车起重机、铁路起重机、港口起重机、船用起重机、冶金起重机、集装箱起重机、挖掘机、灌装机、以及 CT 机驻波治疗仪、航海仪、雷达天线座、导弹发射架、坦克、机器人以及旋转餐厅等等方面。工程机械回转支承应用广泛，工程机械是回转支承初应用也是应用广泛的地方，如土方机械、挖掘机、解体机、堆取料机、平地机、压路机、强夯机、凿岩机械、掘进机等。其他的还有：混凝土机械：混凝土泵车、混凝土搅拌布料杆一体机、带式布料机给料机械：圆盘式给料机、混砂机洛阳湛泸轴承提供起重机械：轮式起重机、履带式起重机、门座式起重机、塔式起重机、叉式起重机、随吊机、龙门起重机地基处理机械：冲击式反循环钻机、回转式钻机、冲击式回转式钻机、旋挖钻机、反循环回转钻机、正循环回转钻机、长螺旋工程钻机、潜水工程钻机、静压桩机、打桩机工程船舶：挖泥船专用车：桥梁检测车、消防车、擦窗机、平板运梁车、高空作业车、自行式高空作业平台轻工机械 :饮料机械、吹瓶机、包装机械、灌装机、回转理瓶机、注塑机船用起重机各种设备平台除了各种工程机械之外，回转支承的应用范围已经在逐渐扩大，目前类似港口设备、冶金设备、钻进平台等设备平台已经开始大范围使用回转支承代替原始轴承。港口设备：港口起重机、正面吊洛阳湛泸轴承提供新能源设备 :风力发电设备、太阳能发电设备冶金设备 :冶金起重机、钢包回转台、抓钢机、泥炮、吹氧装置游乐设备 :摩天轮等机场设备 :机场加油机军工设备 :雷达、坦克等机器人 :码垛机器人、焊接机器人、机械手医疗设备 :伽马刀环保设备 :刮泥机停车设备 :塔式车库钻井平台设备、厨具设备、数控设备（线切割机、淬火机床）、砖机。

回转支承

回转支承轴承内齿式型号参数

内齿式	外径	内径	带齿内径	总高	外圈孔距	内圈孔距	外圈孔数	内圈孔数	外孔孔径	内孔孔径	单层厚度	内外圈差	齿厚	变位系数	模数	齿数	参考重量（kg）
DL	D	d	de	H	D1	d2	N1	n2	DM1	dm2	H1	h	b	x	m	z
mm	mm	mm	mm	mm	mm	mm			mm	mm	mm	mm	mm
013.15.100	135	65	58	22	120	80	8	8	M8	M8	20	2	20	0	1	60	2
013.15.120	160	80	73	27	146	94	8	8	M8	M8	23	4	23	0	1	75	3
013.15.150	200	100	90	30	180	120	8	8	M8	M8	25	5	25	0	2	47	5
013.15.180	234	124.5	116	36	214	144.5	8	8	M8	M8	30.5	5.5	30.5	0	2	60	7
013.20.315	408	224	207	60	370	260	10	10	M16	M16	50	10	40	0.5	3	70	34
014.20.315	408	224	200	60	370	260	10	10	M16	M16	50	10	40	0.5	4	51	35
013.25.315	408	222	190	70	372	258	20	20	M16	M16	60	10	50	0	5	40	52
013.20.355	448	264	246	60	410	300	10	10	M16	M16	50	10	40	0.5	3	84	39
014.20.355	448	264	240	60	410	300	10	10	M16	M16	50	10	40	0.5	4	61	40
013.25.355	448	262	235	70	412	298	20	20	M16	M16	60	10	50	0	5	49	59
013.20.400	493	310	288	60	455	345	12	12	M16	M16	50	10	40	0.5	4	73	44
014.20.400	493	310	280	60	455	345	12	12	M16	M16	50	10	40	0.5	5	57	46
013.25.400	493	307	276	70	457	343	20	20	M16	M16	60	10	50	0	6	48	69
013.20.450	543	360	336	60	505	395	12	12	M16	M16	50	10	40	0.5	4	85	50
014.20.450	543	360	330	60	505	395	12	12	M16	M16	50	10	40	0.5	5	67	52
013.25.450	543	357	324	70	507	393	20	20	M16	M16	60	10	50	0	6	55	76
013.20.500	593	410	385	60	555	445	14	14	M16	M16	50	10	40	0.5	5	78	55
014.20.500	593	410	378	60	555	445	14	14	M16	M16	50	10	40	0.5	6	64	57
013.30.500	602	398	367	80	566	434	20	20	M16	M16	70	10	60	0.5	5	74	85
014.30.500	602	398	368.4	80	566	434	20	20	M16	M16	70	10	60	0.5	6	62	85
013.20.560	656	468	440	70	618	502	14	14	M16	M16	60	10	50	0.5	4	111	76
014.20.560	656	468	435	70	618	502	14	14	M16	M16	60	10	50	0.5	5	88	77
013.30.560	662	458	427	80	626	494	20	20	M16	M16	70	10	60	0.5	5	86	95
014.30.560	662	458	428	80	626	494	20	20	M16	M16	70	10	60	0.5	6	72	95
013.20.630	726	538	512	70	688	572	16	16	M16	M16	60	10	50	0.5	4	129	84
014.20.630	726	538	505	70	688	572	16	16	M16	M16	60	10	50	0.5	5	102	86
013.30.630	732	528	494.4	80	696	564	24	24	M16	M16	70	10	60	0.5	6	83	110
014.30.630	732	528	491.2	80	696	564	24	24	M16	M16	70	10	60	0.5	8	62	110
013.20.710	806	618	585	70	768	652	18	18	M16	M16	60	10	50	0.5	5	118	97
014.20.710	806	618	582	70	768	652	18	18	M16	M16	60	10	50	0.5	6	98	97
013.30.710	812	608	572.4	80	776	644	24	24	M16	M16	70	10	60	0.5	6	96	120
014.30.710	812	608	571.2	80	776	644	24	24	M16	M16	70	10	60	0.5	8	72	120
013.20.800	896	708	672	70	858	742	20	20	M16	M16	60	10	50	0.5	6	113	110
014.20.800	8996	708	664	70	858	742	20	20	M16	M16	60	10	50	0.5	8	84	111
013.25.800	908	694	654	78	864	736	18	18	M20	M20	68	10	58	0.5	6	110	142
014.25.800	908	694	648	78	864	736	18	18	M20	M20	68	10	58	0.5	8	82	142
013.40.800	922	678	635.2	100	878	722	30	30	M20	M20	90	10	80	0.5	8	80	220
014.40.800	922	678	634	100	787	722	30	30	M20	M20	90	10	80	0.5	10	64	220
013.25.900	1008	794	744	78	964	836	20	20	M20	M20	68	10	58	0.5	8	94	163
014.25.900	1008	794	740	78	964	836	20	20	M20	M20	68	10	58	0.5	10	75	162
013.40.900	1022	778	739.2	100	978	822	30	30	M20	M20	90	10	80	0.5	8	93	240
014.40.900	1022	778	734	100	978	822	30	30	M20	M20	90	10	80	0.5	10	74	240
013.25.1000	1108	894	848	78	1064	936	24	24	M20	M20	68	10	58	0.5	8	107	178
014.25.1000	1108	894	840	78	1064	936	24	24	M20	M20	68	10	58	0.5	10	85	179
013.32.1000	1124	880	832	90	1074	926	24	24	M22	M22	80	10	70	0.5	8	105	230
014.32.1000	1124	880	830	90	1074	926	24	24	M20	M20	80	10	70	0.5	10	84	227
013.40.1000	1122	878	824	100	1078	922	36	36	M20	M20	90	10	80	0.5	10	83	270
014.40.1000	1122	878	820.8	100	1078	922	36	36	M20	M20	90	10	80	0.5	12	69	270
013.32.1120	1244	1000	940	90	1194	1046	28	28	M22	M22	80	10	70	0.5	10	95	263
014.32.1120	1244	1000	936	90	1194	1046	28	28	M20	M20	80	10	70	0.5	12	79	262
013.40.1120	1242	998	944	100	1198	1042	36	36	M20	M20	90	10	80	0.5	10	95	300
014.40.1120	1242	998	940.8	100	1198	1042	36	36	M20	M20	90	10	80	0.5	12	79	300
013.32.1250	1374	1130	1070	90	1324	1176	32	32	M22	M22	80	10	70	0.5	10	108	294
014.32.1250	1374	1130	1068	90	1324	1176	32	32	M22	M22	80	10	70	0.5	12	90	290
013.40.1250	1394	1110	1050	102	1336	1164	32	32	M24	M24	90	12	80	0.5	10	106	388
014.40.1250	1394	1110	1044	102	1336	1164	32	32	M24	M24	90	12	80	0.5	12	88	388
013.45.1250	1390	1110	1048.8	110	1337	1163	40	40	M24	M24	100	10	90	0.5	12	88	420
014.45.1250	1390	1110	1041.6	110	1337	1163	40	40	M24	M24	100	10	90	0.5	14	75	420
013.32.1400	1524	1280	1212	90	1474	1326	36	36	M22	M24	80	10	70	0.5	12	102	333
014.32.1400	1524	1280	1204	90	1471	1326	36	36	M22	M24	80	10	70	0.5	14	87	336
013.40.1400	1544	1260	1188	102	1486	1314	36	36	M24	M24	90	12	80	0.5	12	100	444
014.40.1400	1544	1260	1190	102	1486	1314	36	36	M24	M24	90	12	80	0.5	14	86	434
013.45.1400	1540	1260	1192.8	110	1487	1313	40	40	M24	M24	100	10	90	0.5	12	100	480
014.45.1400	1540	1260	1195.6	110	1487	1313	40	40	M24	M24	100	10	90	0.5	14	86	480
013.40.1600	1744	1460	1392	102	1686	1514	40	40	M24	M24	90	12	80	0.5	12	117	509
014.40.1600	1744	1460	1386	102	1686	1514	40	40	M24	M24	90	12	80	0.5	14	100	511
013.45.1600	1740	1460	1391.6	110	1687	1513	45	45	M24	M24	100	10	90	0.5	14	100	550
014.45.1600	1740	1460	1382.4	110	1687	1513	45	45	M24	M24	100	10	90	0.5	16	87	550
013.40.1800	1944	1660	1582	102	1886	1714	44	44	M24	M24	90	12	80	0.5	14	114	576
014.40.1800	1944	1660	1568	102	1886	1714	44	44	M24	M24	90	12	80	0.5	16	99	591
013.45.1800	1940	1660	1573.6	110	1887	1713	45	45	M24	M24	100	10	90	0.5	14	113	610
014.45.1800	1940	1660	1574.4	110	1887	1713	45	45	M24	M24	100	10	90	0.5	16	99	610
