角接触球等截面薄壁轴承（A型）

浏览次数：6993次

所属分类：等截面薄壁轴承(英制)

发布日期：2021-07-14 09:46:32

咨询热线：13503790601 在线留言

产品介绍尺寸参数应用领域

　 等截面薄壁轴承介绍

　　
　　等截面薄壁轴承由七个开放系列和五个密封系列组成。开放式系列有3种类型：径向接触C型，角接触A型和四点接触X型。薄壁等截面轴承的优点：薄壁轴承实现了极薄的轴承截面，并且实现了产品的小型化和轻量化。产品的多样性扩大了其使用范围。
　　

　 角接触球等截面薄壁轴承的产品特征

　　
　　为了获得低摩擦扭矩，高刚度和良好的旋转精度，使用了外径小的钢球。中空轴的使用确保了重量轻和布线空间。
　　

　 薄壁及其他截面轴承的主要用途

　　
　　步进电机，医疗设备，办公设备，测试设备，减速装置，机器人，光学成像设备，旋转编码器。
　　
　　薄壁等截面轴承也称为薄壁套圈轴承，具有高精度，非常安静的特点和很强的承载能力。等截面薄壁轴承可以是深沟球轴承，四点接触球轴承，角接触球轴承以及横截面相同的薄壁轴承，其横截面大多为正方形。在这些系列中，即使具有更大的轴直径和轴承孔，其截面也保持不变。因此，这些轴承称为薄壁等截面轴承。正是这一特性使标准ISO系列中的薄壁等截面轴承与传统轴承区别开来。
　　
　　因此，可以在不改变轴直径的情况下选择较大的横截面并使用具有较高承载能力的轴承。等截面薄壁轴承可以设计得非常轻巧，只需要很小的空间。

角接触球等截面薄壁轴承的型号参数

KAA

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
KAA10AR0	25.400	34.925	4.762	1510	670	4310	2000	0.011
KAA15AR0	38.100	47.625	4.762	2130	890	6130	3250	0.017
KAA17AR0	44.450	53.975	4.762	2220	2060			0.020

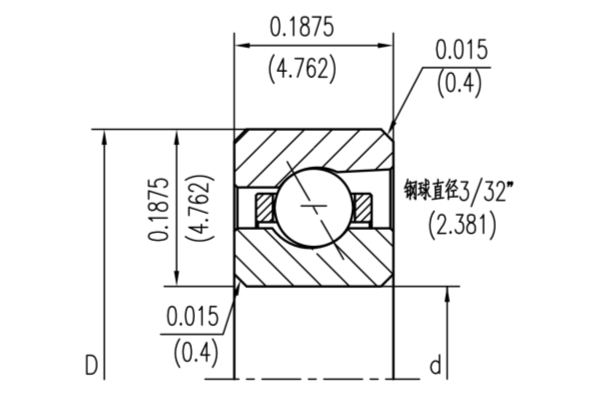

KAA角接触球等截面薄壁轴承

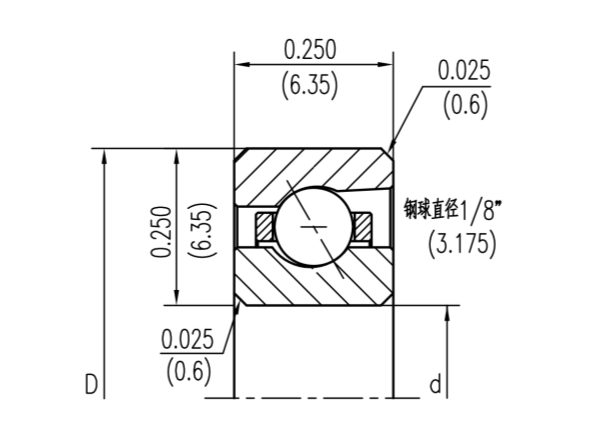

KA角接触球等截面薄壁轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
KA020AR0	50.800	63.500	6.350	3510	1470	10140	4270	0.045
KA025AR0	63.500	76.200	6.350	4270	1690	12360	4890	0.054
KA030AR0	76.200	88.900	6.350	5070	1910	14620	5470	0.064
KA035AR0	88.900	101.600	6.350	5830	2090	16850	6000	0.077
KA040AR0	101.600	114.300	6.350	6630	2270	19110	6530	0.086
KA042AR0	107.950	120.650	6.350	7020	2360	20230	6800	0.091
KA045AR0	114.300	127.000	6.350	7380	2450	21380	7020	0.095
KA047AR0	120.650	133.350	6.350	7780	2530	22490	7290	0.100
KA050AR0	127.000	139.700	6.350	8180	2620	23600	7510	0.104
KA055AR0	139.700	152.400	6.350	8980	2760	25870	8000	0.113
KA060AR0	152.400	165.100	6.350	9740	2930	28090	8450	0.127
KA065AR0	165.100	177.800	6.350	10540	3070	30360	8890	0.136
KA070AR0	177.800	190.500	6.350	11290	3250	32630	9340	0.145
KA075AR0	190.500	203.200	6.350	12090	3380	34850	9740	0.154
KA080AR0	203.200	215.900	6.350	12850	3510	37120	10140	0.163
KA090AR0	228.600	241.300	6.350	14400	3780	41610	10980	0.186
KA100AR0	254.000	266.700	6.350	15960	4050	46100	11740	0.204
KA110AR0	279.400	292.100	6.350	17510	4310	50580	12490	0.227
KA120AR0	304.800	317.500	6.350	19070	4580	55070	13200	0.245

KA角接触球等截面薄壁轴承

KB角接触球等截面薄壁轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
KB020AR0	50.800	66.675	7.938	4850	2130	14000	6130	0.068
KB025AR0	63.500	79.375	7.938	5960	2450	17160	7070	0.086
KB030AR0	76.200	92.075	7.938	6890	2710	19870	7780	0.100
KB035AR0	88.900	104.775	7.938	7960	2980	23030	8580	0.122
KB040AR0	101.600	117.475	7.938	9070	3250	26180	9340	0.136
KB042AR0	107.950	123.825	7.938	9560	3330	27560	9650	0.141
KB045AR0	114.300	130.175	7.938	10000	3470	28890	9960	0.154
KB047AR0	120.650	136.525	7.938	10620	3600	30720	10400	0.159
KB050AR0	127.000	142.875	7.938	11110	3690	32050	10710	0.168
KB055AR0	139.700	155.575	7.938	12180	3960	35200	11380	0.181
KB060AR0	152.400	168.275	7.938	13290	4180	38360	12050	0.200
KB065AR0	165.100	180.975	7.938	14220	4360	41070	12620	0.213
KB070AR0	177.800	193.675	7.938	15340	4580	44270	13250	0.227
KB075AR0	190.500	206.375	7.938	16450	4800	47430	13870	0.245
KB080AR0	203.200	219.075	7.938	17510	5020	50580	14490	0.259
KB090AR0	228.600	244.475	7.938	19560	5420	56450	15600	0.290
KB100AR0	254.000	269.875	7.938	21740	5780	62760	16710	0.322
KB110AR0	279.400	295.275	7.938	23780	6130	68630	17780	0.354
KB120AR0	304.800	320.675	7.938	25960	6530	74940	18850	0.386
KB140AR0	355.600	371.475	7.938	30050	7200	86680	20760	0.445
KB160AR0	406.400	422.275	7.938	34270	7870	98900	22670	0.509
KB180AR0	457.200	473.075	7.938	38490	8490	111080	24490	0.572
KB200AR0	508.000	523.875	7.938	42720	9110	123260	26230	0.635

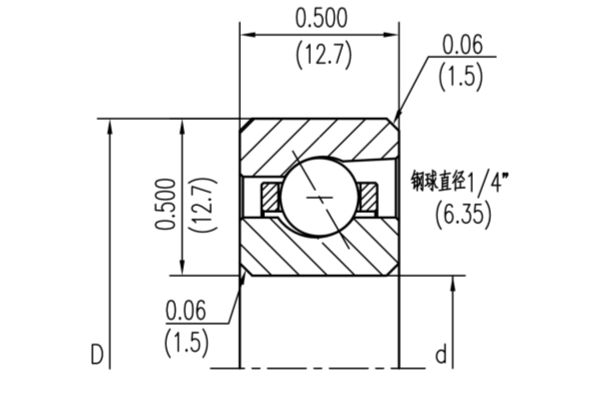

KB角接触球等截面薄壁轴承

KC角接触球等截面薄壁轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
KC040AR0	101.600	120.650	9.525	11340	4270	32720	12310	0.200
KC042AR0	107.900	127.000	9.525	12050	4450	34760	12800	0.209
KC045AR0	114.300	133.350	9.525	12710	4620	36760	13290	0.222
KC047AR0	120.650	139.700	9.525	13420	4760	38760	13780	0.231
KC050AR0	127.000	146.050	9.525	14140	4930	40760	14220	0.245
KC055AR0	139.700	158.750	9.525	15290	5200	44090	14980	0.263
KC060AR0	152.400	171.450	9.525	16670	5510	48100	15910	0.290
KC065AR0	165.100	184.150	9.525	18050	5820	52100	16760	0.308
KC070AR0	177.800	196.850	9.525	19200	6050	55430	17490	0.336
KC075AR0	190.500	209.550	9.525	20580	6360	59470	18310	0.354
KC080AR0	203.200	222.300	9.525	22010	6620	63480	19110	0.381
KC090AR0	228.600	247.650	9.525	24540	7110	70810	20580	0.445
KC100AR0	254.000	273.050	9.525	27290	7650	78810	22090	0.472
KC110AR0	279.400	298.450	9.525	29870	8130	86190	23470	0.517
KC120AR0	304.800	323.850	9.525	32400	8580	93520	24800	0.558
KC140AR0	355.600	374.650	9.525	37740	9510	108900	27430	0.649
KC160AR0	406.400	425.450	9.525	43030	10360	124240	29920	0.739
KC180AR0	457.200	476.250	9.525	48360	11200	139620	32360	0.830

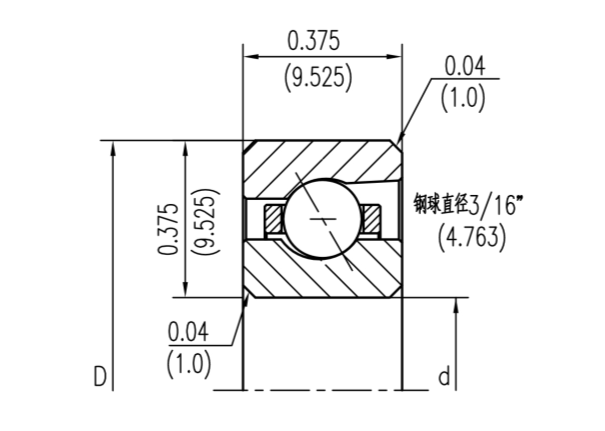

KC200AR0	508.000	527.050	9.525	53470	11960	154330	34580	0.921

KD角接触球等截面薄壁轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
KD040AR0	101.600	127.000	12.700	15780	6580	45610	18940	0.363
KD042AR0	107.950	133.350	12.700	16670	6800	48140	19650	0.381
KD045AR0	114.300	139.700	12.700	17560	7020	50670	20310	0.400
KD047AR0	120.650	146.050	12.700	18450	7290	53210	20980	0.422
KD050AR0	127.000	152.400	12.700	19290	7510	55740	21650	0.445
KD055AR0	139.700	165.100	12.700	21070	7960	60810	22940	0.481
KD060AR0	152.400	177.800	12.700	22800	8400	65880	24180	0.522
KD065AR0	165.100	190.500	12.700	24580	8800	70940	25430	0.562
KD070AR0	177.800	203.200	12.700	26310	9200	76010	26630	0.603
KD075AR0	190.500	215.900	12.700	28090	9650	81080	27780	0.644
KD080AR0	203.200	228.600	12.700	29830	10050	86140	28940	0.689
KD090AR0	228.600	254.000	12.700	33340	10800	96280	31160	0.767
KD100AR0	254.000	279.400	12.700	36850	11560	106410	33340	0.848
KD110AR0	279.400	304.800	12.700	40360	12270	116550	35380	0.930
KD120AR0	304.800	330.200	12.700	43870	12980	126680	37430	1.010
KD140AR0	355.600	381.000	12.700	50900	14310	146950	41290	1.170
KD160AR0	406.400	431.800	12.700	57920	15600	167220	45030	1.330
KD180AR0	457.200	482.600	12.700	64940	16850	187490	48580	1.490

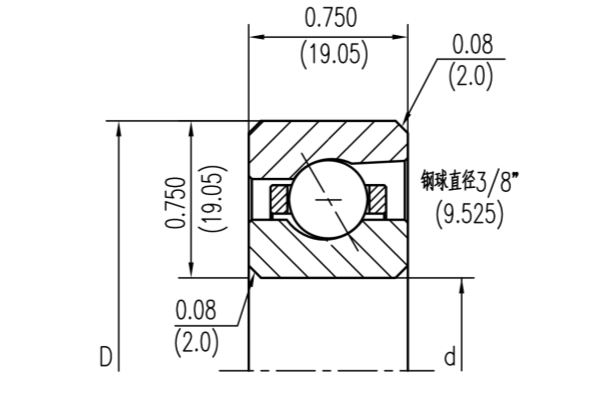

KD200AR0	508.000	533.400	12.700	71970	18050	207760	52050	1.660

KD角接触球等截面薄壁轴承

KF角接触球等截面薄壁轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
KF040AR0	101.600	139.700	19.050	28230	12980	81520	37430	0.875
KF042AR0	107.950	146.050	19.050	29340	13290	84680	38360	0.930
KF045AR0	114.300	152.400	19.050	31520	13960	90950	40230	0.975
KF047AR0	120.650	158.750	19.050	32580	14270	94060	41160	1.040
KF050AR0	127.000	165.100	19.050	33650	14580	97210	42050	1.090
KF055AR0	139.700	177.800	19.050	36940	15510	106590	44720	1.180
KF060AR0	152.400	190.500	19.050	40180	16400	116020	47340	1.240
KF065AR0	165.100	203.200	19.050	43430	17290	125440	49870	1.350
KF070AR0	177.800	215.900	19.050	46720	18140	134820	52320	1.450
KF075AR0	190.500	228.600	19.050	48900	18670	141080	53920	1.560
KF080AR0	203.200	241.300	19.050	52140	19510	150510	56320	1.660
KF090AR0	228.600	266.700	19.050	58630	21110	169310	60900	1.810
KF100AR0	254.000	292.100	19.050	64100	22360	185000	64590	2.020
KF110AR0	279.400	317.500	19.050	70590	23870	203800	68900	2.180
KF120AR0	304.800	342.900	19.050	76010	25070	219490	72410	2.380
KF140AR0	355.600	393.700	19.050	87970	27650	253990	79790	2.720
KF160AR0	406.400	444.500	19.050	99920	30100	288440	86860	3.220
KF180AR0	457.200	495.300	19.050	112950	32670	326090	94280	3.580

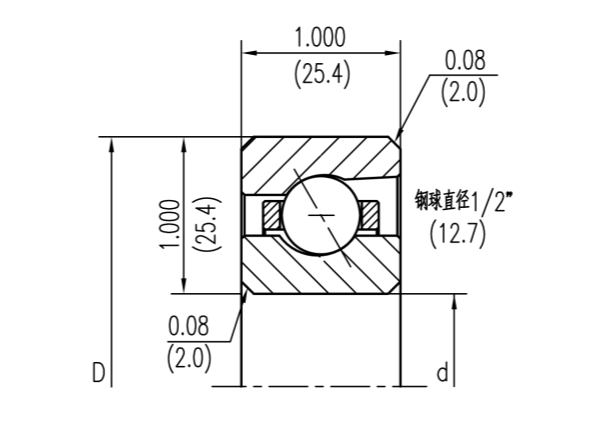

KF200AR0	508.000	546.100	19.050	124910	34940	360580	100810	4.040

KG角接触球等截面薄壁轴承的型号参数

型号	尺寸（mm)			载荷（N)				重量
型号	d	D	H	Cor	Cr	Coa	Ca	Kg
KG040AR0	101.600	152.400	25.400	42140	20980	121620	60590	1.640
KG042AR0	107.950	158.750	25.400	44230	21690	227710	62630	1.740
KG045AR0	114.300	165.100	25.400	46360	22360	133800	64590	1.790
KG047AR0	120.650	171.450	25.400	48450	23030	139840	66540	1.890
KG050AR0	127.000	177.800	25.400	50540	23690	145930	68450	2.000
KG055AR0	139.700	190.500	25.400	54760	25030	158110	72190	2.150
KG060AR0	152.400	203.200	25.400	58990	26270	170240	75830	2.300
KG065AR0	165.100	215.900	25.400	63210	27520	182420	79430	2.450
KG070AR0	177.800	228.600	25.400	67390	28720	194600	82900	2.660
KG075AR0	190.500	241.300	25.400	71610	29920	206740	86320	2.810
KG080AR0	203.200	254.000	25.400	75830	31070	218920	89700	2.970
KG090AR0	228.600	279.400	25.400	84280	33340	243230	96190	3.270
KG100AR0	254.000	304.800	25.400	92680	35520	267550	102500	3.630
KG110AR0	279.400	330.200	25.400	101120	37650	291860	108640	3.940
KG120AR0	304.800	355.600	25.400	109530	39690	316220	114590	4.300
KG140AR0	355.600	406.400	25.400	126370	43650	364850	126060	4.940
KG160AR0	406.400	457.200	25.400	143220	47470	413470	137040	5.620
KG180AR0	457.200	508.000	25.400	160110	51120	462280	147570	6.260
KG200AR0	508.000	558.800	25.400	176960	54670	510730	157750	6.890

角接触球等截面薄壁轴承（A型）

角接触球等截面薄壁轴承的型号参数
