  串列推力圆柱滚子轴承是一种轴承,广泛用于橡胶工业和机械设备

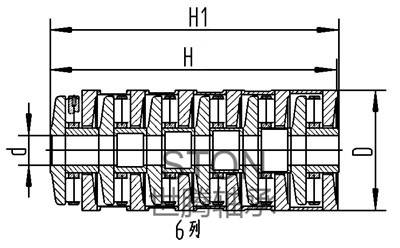

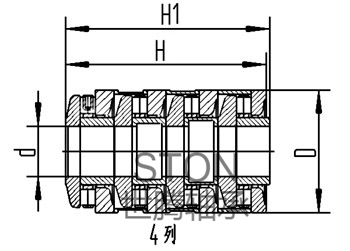

 串列推力圆柱滚子轴承结构类型

  1.基本型串列推力圆柱滚子轴承

  基本的串列推力圆柱滚子轴承通过弹性垫片将轴垫圈,座垫和滚子与保持架组件连接。这种轴承具有带可拆卸部件的可分离结构。

  2.套筒式串列圆柱滚子轴承

  套筒式串列圆柱滚子轴承是在基本串列圆柱滚子轴承的外部带有衬套的轴承,在使用过程中可以整体组装和拆卸。

  3.带轴的串列推力圆柱滚子轴承

  轴系串列圆柱滚子轴承是一种改进的结构轴承。轴插入到串列双列圆柱滚子轴承的内孔中,轴承通过弹性锁紧环固定在轴上。这种轴承零件无法分离,使用过程中的整体组装和拆卸很方便。

 串列推力圆柱滚子轴承结构特点

  串列推力圆柱滚子轴承具有有限的径向截面,相对较大的轴向负载能力,较长的使用寿命以及小的摩擦损耗。

  型号

  普通串列推力圆柱滚子轴承(d = 4〜420),轴型串列圆柱滚子轴承(d = 4〜34),套筒型串列推力圆柱滚子轴承。

  串列推力圆柱滚子轴承使用要求

  使用串列轴承时,应遵守以下要求:

  1.预载:将轴承的基本动额定载荷的1%加到每个串列轴承的基本动额定载荷中。

  2.径向引导:可以使用满装圆柱滚子轴承或滚针轴承。

  3.消除倾斜:在加工支撑零件时,必须消除倾斜,即支撑表面的倾斜。

  4.配合公差:为确保正确操作,建议的配合公差为:轴f6,座孔F7。

  5.轴承润滑:串列轴承必须始终用稀润滑油润滑。

  6.轴承安装:在轴承安装和拆卸过程中,请勿用锤子或其他重物撞击轴承部件。

  串列推力圆柱滚子轴承应用

  串列轴承的应用示例:由于串列推力圆柱滚子轴承的径向截面有限,轴向载荷能力较大,使用寿命长且摩擦损耗相对较小,因此在橡胶和塑料工业中使用平行双螺杆挤出机齿轮箱极为成功地应用,并且还将在其他机械设备中推广应用。
