RA-C系列交叉滚子轴承

RA-C系列交叉滚子轴承

浏览次数:766次

所属分类:交叉滚子轴承

发布日期:2021-01-28 15:18:19

咨询热线:13503790601 在线留言
产品介绍 尺寸参数 应用领域

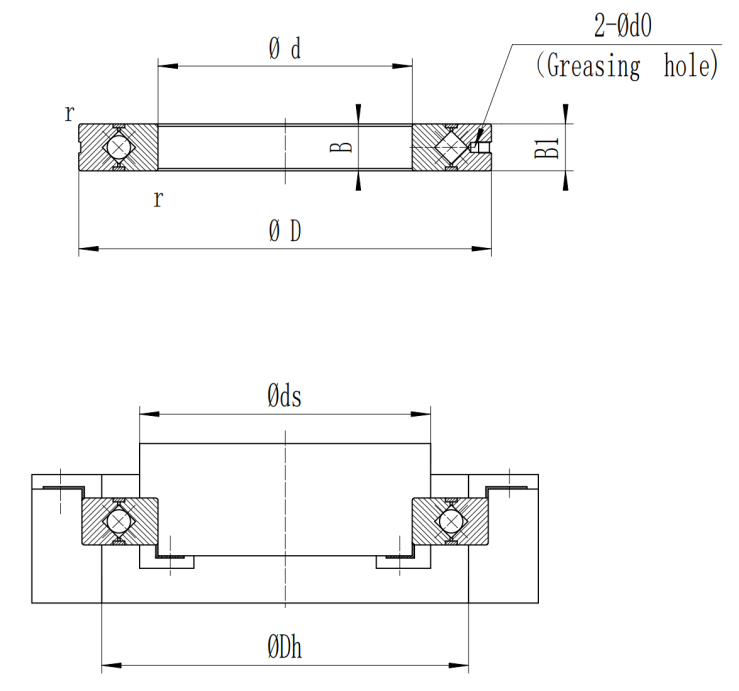

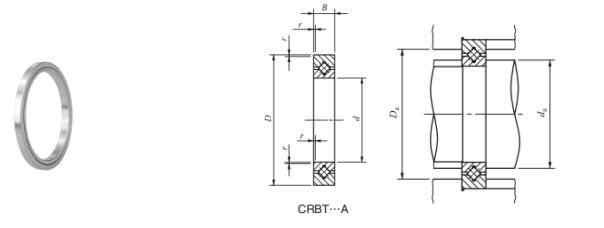

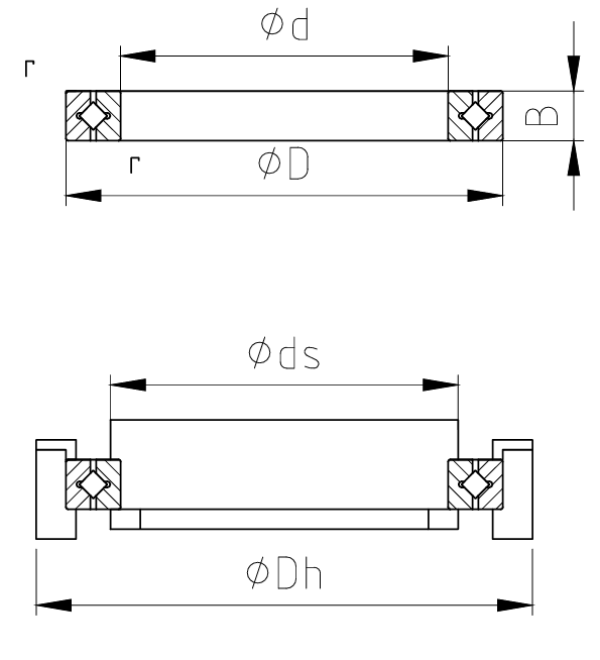

RA-C系列交叉滚子轴承结构图

RA-C系列交叉滚子轴承的主要尺寸与RA系列相同。由于该系列为外圈设置一个缺口结构,外圈也具有高刚性,因此,也可用于外圈旋转,RA-C系列有RA...C(开式)和RA-C...UU(双端面密封)两种结构类型。

RA-C系列交叉滚子轴承特点

  1.出色的旋转精度
  RA-C系列交叉滚子轴承的内部结构采用相互成90°垂直交叉布置的滚子(这也是交叉滚子轴承的名称的由来),并且在滚子之间安装了间隔保持器以防止滚子倾斜或相互摩擦有效地防止了旋转扭矩的增加。同时,由于标准交叉滚子轴承的内圈和外圈在结构上分开,因此可以调节间隙,即使施加预压力,也可以获得高精度的旋转运动。
  2.简化操作和安装
  标准的交叉滚子轴承分为外圈或内圈两个部分。安装滚子和保持架后,将它们固定在一起。在安装过程中,可以对连接螺栓和固定法兰进行微调,以达到理想的负载状态。安装过程中的操作非常简单。
  3.承受较大的轴向和径向载荷
  由于RA-C系列交叉滚子轴承滚子通过垫片彼此垂直地布置在90°V槽滚动表面上,因此这种设计使交叉滚子轴承能够承受更大的径向载荷,轴向载荷和力矩载荷。负载方向。
  4.大大节省安装空间
  RA-C系列交叉滚子轴承的内圈和外圈的尺寸小化,尤其是超薄结构接近于小尺寸的极限,并且具有很高的刚性,因此适合于关节或旋转零件工业机器人,以及加工中心的旋转。工作台,机械手旋转零件,精密旋转工作台,医疗仪器,测量仪器,IC制造设备等被广泛使用。
  5.类型和结构很多,适用于各种应用
  基于基本的交叉滚子轴承,衍生出许多具有不同结构的交叉滚子轴承,以方便使用不同的要求。按主要类别可分为:基础交叉滚子轴承,高刚度交叉滚子轴承,超薄交叉滚子轴承;从外部结构上看,有内环分割型,外环分割型,内环和外环环一体型。
  交叉圆柱滚子轴承的类型
  1. RB型(一体式内圈,分离式外圈)该型号是交叉滚子轴承的基本类型。外圈分为两部分,内圈为一体结构,更适合对内圈旋转精度有要求的场合。
  2. RE型(分离的内圈,一体的外圈)也是交叉滚子轴承的基本类型。外部尺寸与RB型相同,但结构与外圈为一体,内圈分为两部分。它更适合对外圈旋转精度有要求的场合。
  3. RU型(内圈和外圈一体,带有安装孔),因为外圈和内圈都有安装孔,所以在安装过程中无需固定法兰和支撑座。另外,由于外环和内环是整体结构,因此安装对性能几乎没有影响,因此可以获得稳定的旋转精度和扭矩,适用于外圈和内圈旋转的场合。
  4. RA型(一体式内圈,分体式外圈,超薄型)该型号为紧凑型,可将RB内圈和外圈的厚度减小到极限。该结构与RB型相同,RA-C系列交叉滚子轴承外圈具有分体结构,更适合于所需的重量。轻巧紧凑的设计零件,例如机械手旋转零件。
  5. CRBH型(内圈和外圈一体,超薄)。该型号是超薄RU。由于超薄设计,并且外圈和内圈没有安装孔,因此需要法兰和支撑座。另外,由于外圈和内圈是一体的结构,因此安装对性能没有影响,因此可以获得稳定的旋转精度和扭矩,适用于外圈和内圈旋转但有尺寸和小型化需求的场合。
  6. SX型(整体内圈,分体外圈,超薄)。在相同的轴颈情况下,此类型的截面尺寸小于RB类型。由于超薄设计,外圈和内圈没有安装孔,因此在安装过程中需要固定法兰和支撑底座,这适用于内圈旋转的应用。
  普瑞斯精密RA-C系列交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列,结构紧凑,可同时承受径向载荷、双向推力载荷以及倾覆力矩。同时具有高刚性,所以适用于工业用机器人的关节部位或旋转部位、机械加工中心的旋转工作台、机械手旋转部位、精密旋转工作台、医疗机器、计量器、IC制造装置等设备。
  普瑞斯精密交叉圆柱滚子轴承有带保持架、带间隔保持器和满装滚子三种结构形式,其中带保持架、带间隔保持器的适用于摩擦力矩小转速高的工况,满装滚子的适用于低速重载的工况。
