RU附带安装孔型精密交叉滚子轴承产品介绍
RU附带安装孔型精密交叉滚子轴承由于已进行了安装孔的加工，就不需要固定法兰和支撑座.另外，由于采用带座的一体化内外圈结构，安装时对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩.适用于外圏和内圏旋转。

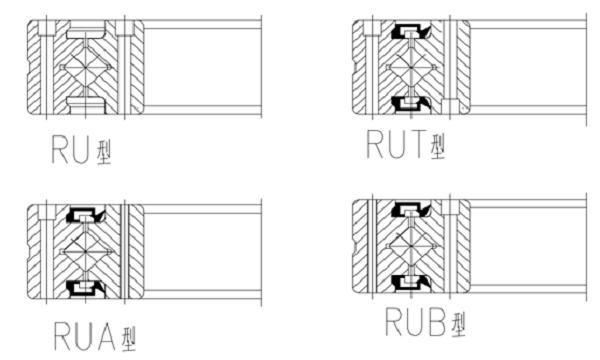

RU系列精密交叉滚子轴承有RU（开式）、RU...UU（双端面密封）、RUT、RUA和RUB等多种结构类型，同时普瑞斯也可根据客户的要求提供RU...（单端面密封）。
普瑞斯精密交叉圆柱滚子轴承有带保持架、带间隔保持器和满装滚子三种结构形式，其中带保持架、带间隔保持器的适用于摩擦力矩小转速高的工况，满装滚子的适用于低速重载的工况。
应用领域
RU附带安装孔型精密交叉滚子轴承使用在工业机器人上时，作为工业机器人的配套轴承，交叉滚子轴承具有承受联合载荷能力强、精度高、摩擦力矩小、重量轻、运转平稳、旋转精度出色等特点，多用于机器人的肘部、腕部等关节部位，所以精密交叉滚子轴承对机器人的重复定位精度、运转平稳性、动作精确度、工作的可靠性等关键性能有重要的影响。
RU附带安装孔型精密交叉滚子轴承具有尺寸小、精度等级高、刚性高、承载负荷大和抗损坏等特点，是其运用在精密装备中的主要原因。
其实精密交叉滚子轴承能够运用在各行各业中，小到机器人，大到机床和航空中，普瑞斯精密交叉滚子轴承内部结构采用滚子呈90°相互垂直交叉排列，结构紧凑，可同时承受径向载荷、双向推力载荷以及倾覆力矩。同时具有高刚性，所以适用于工业用机器人的关节部位或旋转部位、机械加工中心的旋转工作台、机械手旋转部位、精密旋转工作台、医疗机器、计量器、IC制造装置等设备。

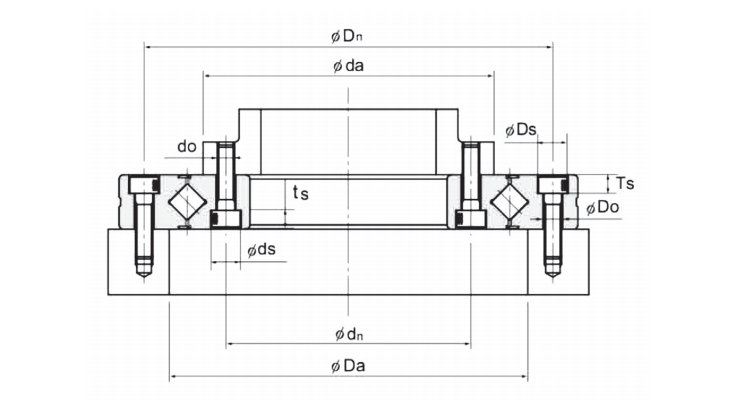

RU附带安装孔型精密交叉滚子轴承的安装
由于RU系列精密交叉滚子轴承可以同时承受径向负荷、轴向负荷、力矩所以需要充分注意轴及轴承座的刚性
使用压板在轴向.上对内外圈进行切实固定
安装时需要注意
※1压板固定用螺栓的数量.拧紧扭矩等。
※2如果压板相对于轴承中心偏移，可能会引起内外圈变形。
※3需要高旋转精度时，请留出与实测值相符的少量间隙。
精密交叉滚子轴承预载荷与刚度
RU系列精密交叉滚子轴承在出厂之前，装配上拧紧螺钉以后，已经具有一定的初始游隙，根据客户需要可以选择不同的游隙类別。安装游隙即预载荷由装配初始游隙和安装时过盈配合的影响共同决定，实际运行游隙由安装游隙或预载荷、温度影响以及变形共同决定，具体游隙值或需特殊游隙的精密交叉滚子轴承可直接咨询普瑞斯。
由于RU系列精密交叉滚子轴承具有比较紧凑的内部结构，所以刚度比较大，交叉圆柱滚子轴承的力矩刚度可由一定力矩下的变形梯度角来衡量。尺寸越大，宽度越大，滚子数量越多，刚度越大，但也受安装轴承座、固定法兰和连接螺栓的影响。具体的刚度要求请咨询普瑞斯。
刚性型附带安装孔交叉滚子轴承的内外圈均为一体结构（非剖分），内外圈上设有安装孔，可以轻松安装到装置上。而且不易受轴承座或压板等周围结构的影响，可实现高刚性、高精度的导向功能。我们的技术部门会协助您进行选型及咨询，请联系：135 0379 0601（微信同号）。

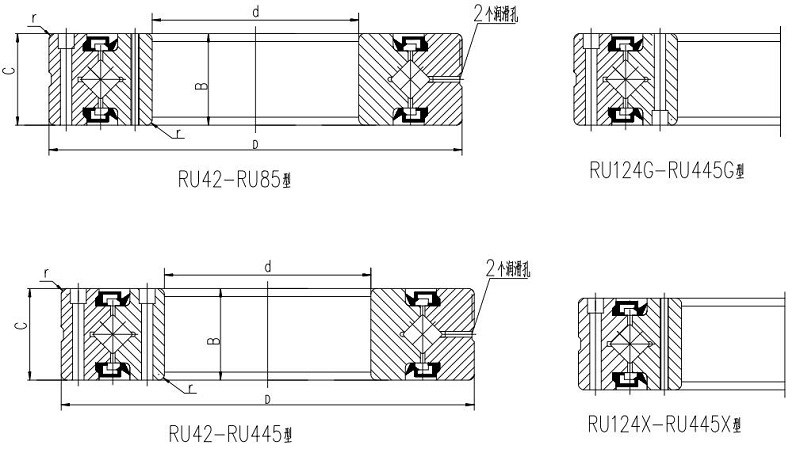

RU附带安装孔型精密交叉滚子轴承型号尺寸参数表
|
轴径
mm
|
公称型号
|
主要尺寸 mm
|
安装尺寸mm
|
基本额定载荷
（径向）
|
质量
|
|
内径
d
|
外径
D
|
宽度
B
|
rmin
|
滚柱节圆直径
dp
|
S
|
h
|
动C
kN
|
静kN
|
kg
|
|
10
|
RU28
|
10
|
52
|
8
|
0.3
|
27.5
|
24
|
29.5
|
2.9
|
2.4
|
0.12
|
|
20
|
RU42
|
20
|
70
|
12
|
0.6
|
41.5
|
37
|
47
|
7.35
|
8.35
|
0.29
|
|
25
|
RU53
|
25
|
80
|
12
|
0.6
|
52.5
|
46.5
|
58.5
|
8.61
|
10.6
|
0.4
|
|
35
|
RU66
|
35
|
95
|
15
|
0.6
|
66
|
59
|
74
|
17.5
|
22.3
|
0.62
|
|
55
|
RU85
|
55
|
120
|
15
|
0.6
|
85
|
79
|
93
|
20.3
|
29.5
|
1
|
|
80
|
RU124(G)
|
80
|
165
|
22
|
1
|
124
|
114
|
134
|
33.1
|
50.9
|
2.6
|
|
RU124X
|
124
|
|
90
|
RU148(G)
|
90
|
210
|
25
|
1.5
|
148
|
133
|
162
|
49.1
|
76.8
|
4.9
|
|
RU148X
|
148
|
|
115
|
RU178(G)
|
115
|
240
|
28
|
1.5
|
178
|
161
|
195
|
80.3
|
135
|
6.8
|
|
RU178X
|
178
|
|
160
|
RU228(G)
|
160
|
295
|
35
|
2
|
228
|
208
|
246
|
104
|
172
|
11.4
|
|
RU228X
|
228
|
|
210
|
RU297(G)
|
210
|
380
|
40
|
2.5
|
297
|
272
|
320
|
156
|
281
|
21.3
|
|
RU297X
|
297
|
|
350
|
RU445(G)
|
350
|
540
|
45
|
2.5
|
445
|
417
|
473
|
222
|
473
|
35.4
|
|
RU445X
|
445
|
注：普瑞斯同时也提供带密封圈的RU…UU型。油嘴作为配件提供，外圈设有油槽并设有2个油孔，如需订购请在型号末尾标注-N。

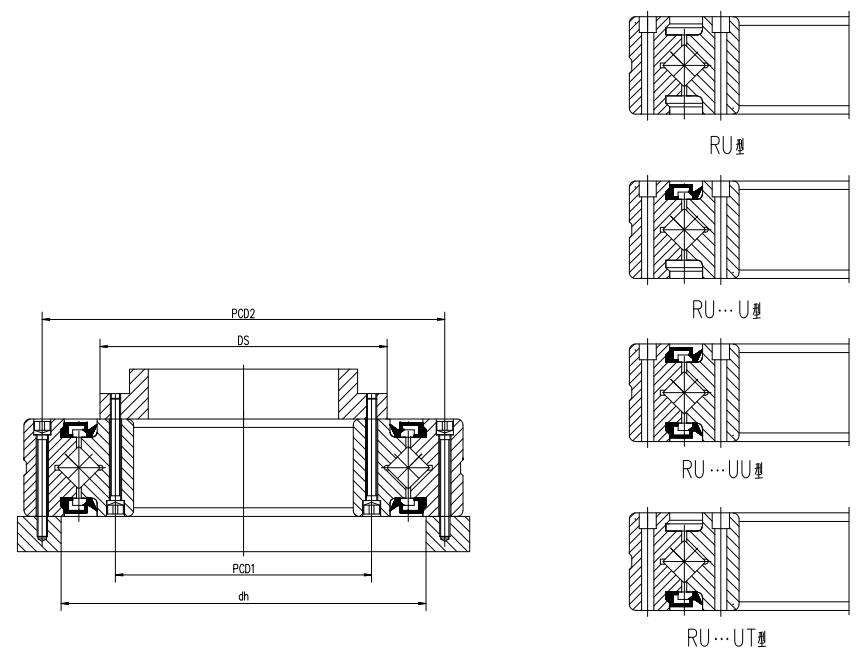

安装尺寸表
|
安装孔尺寸mm
|
公称型号
|
对应IKO型号
|
|
内圈
|
外圈
|
|
|
|
PCD1
|
安装孔
|
PCD2
|
安装孔
|
|
|
|
16
|
4-M3通孔
|
42
|
6-Φ3.4通孔，Φ6.5沉孔深3.3
|
RU28
|
CRBF108AT
|
|
28
|
6-M3通孔
|
57
|
6-Φ3.4通孔，Φ6.5沉孔深3.3
|
RU42
|
CRBF2012AT
|
|
35
|
6-M3通孔
|
67
|
6-Φ3.4通孔，Φ6.5沉孔深3.3
|
RU53
|
CRBF2512AT
|
|
45
|
8-M4通孔
|
83
|
8-Φ4.5通孔，Φ8沉孔深4.4
|
RU66
|
CRBF3515AT
|
|
65
|
8-M5通孔
|
105
|
8-Φ5.5通孔，Φ9.5沉孔深5.4
|
RU85
|
CRBF5515AT
|
|
97
|
10-Φ5.5通孔，Φ9.5沉孔深5.4
|
148
|
10-Φ5.5通孔，Φ9.5沉孔深5.4
|
RU124(G)
RU124X
|
CRBF8022A
|
|
|
10-M5通孔
|
|
|
|
CRBF8022AT
|
|
112
|
12-Φ9通孔，Φ14沉孔深8.6
|
187
|
12-Φ9通孔，Φ14沉孔深8.6
|
RU148(G)
RU148X
|
CRBF9025A
|
|
|
12-M8通孔
|
|
|
|
CRBF9025AT
|
|
139
|
12-Φ9通孔，Φ14沉孔深8.6
|
217
|
12-Φ9通孔，Φ14沉孔深8.6
|
RU178(G)
RU178X
|
CRBF11528A
|
|
|
12-M8通孔
|
|
|
|
CRBF11528AT
|
|
184
|
12-Φ11通孔，Φ17.5沉孔深10.8
|
270
|
12-Φ11通孔，Φ17.5沉孔深10.8
|
RU228(G)
RU228X
|
|
|
|
12-M10通孔
|
|
|
|
|
|
240
|
16-Φ14通孔，Φ20沉孔深13
|
350
|
16-Φ14通孔，Φ20沉孔深13
|
RU297(G)
RU297X
|
|
|
|
16-M12通孔
|
|
|
|
|
|
385
|
24-Φ14通孔，Φ20沉孔深13
|
505
|
24-Φ14通孔，Φ20沉孔深13
|
RU445(G)
RU445X
|
|
|
|
24-M12通孔
|
|
|
|
|
RU系列交叉滚子轴承由于已进行了安装孔的加工，就不需要固定法兰和支撑座。另外，由于采用带座的一体化内外圈结构，安装时对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。适用于外圈和内圈旋转。
RU系列交叉滚子轴承有RU（开式）、RU...UU（双端面密封）、RUT、RUA和RUB等多种结构类型，同时普瑞斯也可根据客户的要求提供RU...（单端面密封）。
